Drenotube®

Sistema de infiltración de agua de lluvia y efluentes tratados

pedir presupuesto

Drenotube® IF (Infiltración) es un sistema prefabricado 3-en-1 para dispersar agua en el terreno, combinando tubo corrugado ranurado, geotextil de alto flujo y agregado sintético EPS, listo para instalar.

Está diseñado para sustituir las zanjas tradicionales con grava convencional, aportando mayor capacidad de retención y una instalación más rápida, especialmente en obras con acceso limitado o zonas ya acabadas (jardines, urbanizaciones, etc.).

Aplicaciones del sistema de infiltración de agua de lluvia Drenotube®

Infiltración de aguas de lluvia (SUDS)

  • Gestión en parcela: Permite gestionar la escorrentía de cubiertas y superficies impermeables dentro de la propia parcela (estrategia “vertido cero” cuando aplica).
  • Instalación limpia: Solución pensada para zonas terminadas o de difícil acceso, evitando el movimiento de grandes volúmenes de grava convencional.
  • Capacidad buffer: El EPS actúa como reserva temporal, reteniendo picos de lluvia y liberando el caudal progresivamente al subsuelo.
  • Dimensionamiento rápido: El cálculo depende de la superficie de recogida (m²) y de la permeabilidad del suelo.

Infiltración de efluentes tratados

  • Para salida de microestaciones y filtros compactos: Diseñado para conectar a la salida de sistemas que entregan efluente tratado (alta calidad).
  • Distribución homogénea: En vez de descargar en un punto, dispersa el agua a lo largo de la zanja, ayudando a evitar saturación local.
  • “Pulido” final: El paso a través del EPS y el geotextil puede actuar como etapa adicional antes de la infiltración al terreno.
  • Alternativa al pozo de absorción: Enfoque lineal y distribuido frente a soluciones concentradas tipo pozo ciego.

Infiltración “sin grava convencional”: dispersión uniforme y capacidad buffer en un solo módulo

En lugar de transportar y extender árido natural, Drenotube® utiliza un agregado EPS integrado que funciona como “buffer” (tanque lineal de tormenta) y distribuye el agua a lo largo de toda la zanja mediante perforaciones estratégicas, reduciendo el riesgo de saturación puntual del terreno.

Especificaciones técnicas

Referencia Drenotube® IF (Infiltración)
Diámetros Disponibles Ø300mm (Estándar) y Ø370mm (Alta Capacidad). Medida exterior total con EPS.
Longitudes Módulos de 3 metros y 6 metros.
Tubería Interior Corrugado ranurado (3 filas de perforaciones de Ø15mm).
Incluye 1 Manguito de unión «Clic» por módulo + Tarjeta de Trazabilidad Industrial.
Certificación Marcado CE y Ficha FDES (Sostenibilidad).

Aplicaciones certificadas por tipo de agua:

Agua de Lluvia
Aguas residuales no tratadas
Aguas residuales tratadas

Eficiencia y certificación: por qué elegir Drenotube® frente a la grava

  • Sistema 3 en 1 preensamblado: Tubo + geotextil + agregado EPS integrados en una unidad modular.
  • Menos logística: Evita el impacto y la complejidad del suministro de áridos naturales (extracción, transporte y acopio).
  • Instalación rápida: Diseñado para acelerar la ejecución y reducir dependencias de maquinaria pesada en muchos escenarios de obra.
  • Ligero y transportable: Facilita el acceso a zonas con entrada complicada y reduce riesgo laboral.
  • Certificado: Sistema certificado (CE) y documentado con FDES para criterios ambientales.
  • Flexibilidad de trazado: Capaz de adaptarse a esquinas u obstáculos con una ejecución más sencilla que el sistema por capas.
Pedir presupuesto para mi proyecto

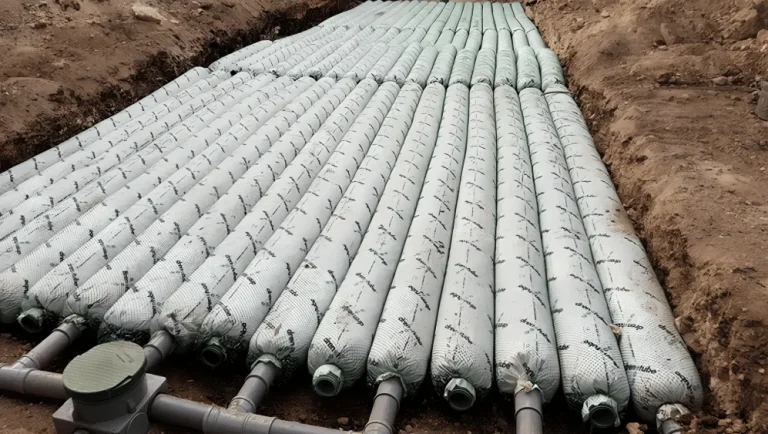

Sistema de infiltracion de agua de lluvia y efluentes tratados con tubos de drenaje Drenotube

Cómo dimensionar un sistema de infiltración de agua de lluvia

El dimensionamiento de Drenotube® para la infiltración de agua de lluvia se basa principalmente en:

  1. superficie de recogida (m²)
  2. intensidad de lluvia de diseño
  3. permeabilidad del suelo
  4. volumen buffer requerido para laminar picos antes de infiltrar

Para proyectos con efluente tratado, el dimensionamiento suele apoyarse en:

  1. caudal diario previsto
  2. capacidad de infiltración del terreno
  3. necesidad de distribuir el efluente homogéneamente para evitar saturaciones locales.

No dude en ponerse en contacto con nuestro equipo de expertos para que le asesoremos sobre las necesidades de su proyecto.

Instalación del sistema Drenotube®

  1. Excavación de zanja: Ejecuta la zanja según el trazado, profundidad y pendientes definidas por el proyecto de infiltración.
  2. Colocación del módulo: Sitúa los módulos de 3 m o 6 m en la zanja, cuidando la alineación y la continuidad del sistema.
  3. Unión rápida: Conecta tramos con el manguito “Clic” incluido en cada módulo para acelerar el montaje.
  4. Conexión hidráulica: Conecta la entrada (pluviales o efluente tratado) al sistema según el esquema del proyecto.
  5. Relleno y acabado: Rellena y deja el acabado final según el uso del terreno (jardín, zona vial, parcela, etc.).

Infiltración de agua de lluvia: Preguntas frecuentes

¿Drenotube® es “sin grava”?

En obra, no requiere aportar grava convencional, porque el módulo incorpora agregado sintético EPS que aporta volumen de almacenamiento y vías de flujo, y el geotextil protege el conjunto.

¿Sirve para pluviales y para efluente tratado?

Sí, el sistema está planteado para infiltración de agua de lluvia (SUDS) y también para dispersión de efluentes tratados procedentes de microestaciones o filtros compactos, según diseño del proyecto.

¿Qué diámetro elegir: Ø300 o Ø370?

Ø300 mm es la opción estándar, mientras que Ø370 mm se orienta a mayor capacidad, cuando hay más caudal o se necesita más buffer por metro lineal.
