Drenotube® Drenaje ferroviario de balasto y vías férreas

El drenaje ferroviario evacúa el agua infiltrada en el balasto y la plataforma de vías férreas, evitando la pérdida de capacidad portante de la capa de sub-balasto y la degradación acelerada de traviesas por saturación hídrica. Drenotube® es un sistema de drenaje vías férreas prefabricado 3 en 1 que integra tubo corrugado ranurado de alta rigidez, geotextil técnico anti-contaminación y grava sintética de elevada permeabilidad, sustituyendo el método tradicional de zanjas rellenas con árido drenante especificado en normativa ADIF.

A diferencia del drenaje balasto convencional (que requiere acopio de áridos certificados según PF-7 RENFE, montaje por capas en zanja de 60-80 cm de ancho, y control de ejecución individualizado), Drenotube® se coloca directamente en zanjas de 40 cm de ancho entre vía y cuneta, reduciendo el tiempo de instalación en un 65% y minimizando las interrupciones de tráfico ferroviario en obras de mantenimiento y renovación.

Drenotube®: sistema prefabricado certificado SN8 para drenaje de vías férreas y balasto

Sistema drenotube® ref: DR

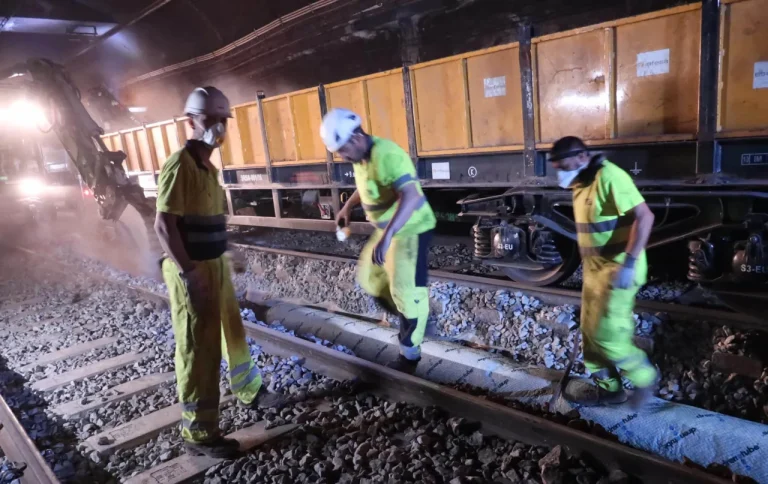

Tubos de drenaje Drenotube® para vía férrea

Drenotube® cumple con las especificaciones técnicas del Pliego de Prescripciones Técnicas de ADIF para drenaje ferroviario, integrando en un módulo certificado:

Tubo corrugado de doble pared ranurado 360° (diámetros 160-315 mm, rigidez SN8 certificada para cargas ferroviarias según UNE-EN 13476)
Agregado sintético EPS estructural con módulo de compresión > 150 kPa a 10% de deformación, cumpliendo requisitos de capas drenantes ferroviarias
Geotextil no tejido termoconformado 300 g/m² con abertura de filtración O90 < 80 μm, certificado para separación balasto-subsuelo según UNE-EN ISO 12958

El sistema se instala en zanjas longitudinales de 40-50 cm de ancho (vs 70-100 cm del tradicional) paralelas a la vía, a cotas variables según perfil tipo de la plataforma ferroviaria, reduciendo el volumen de excavación en un 60% y permitiendo ejecución en ventanas nocturnas de mantenimiento sin afectar horarios de circulación diurnos.

Disponible en:

Ø 300mm | 370mm | 400mm Diámetro exterior total (incluyendo grava sintética)
|<—>| Longitudes de 3m | 6m
Tarjeta de trazabilidad en cada unidad
1 Conector incluido en cada unidad

Optimización de mantenimiento ferroviario y renovación de vías

- Sistema prefabricado 3-en-1 que elimina el acopio de 15-20 toneladas de árido certificado PF-7 por cada 100 m de drenaje longitudinal
- Instalación hasta 200 metros lineales/ventana nocturna (23h-6h) con excavadora de vía y cuadrilla de 4 operarios ADIF
- Zanja estrecha de 40 cm que permite ejecución entre vía y señalización sin desmontar balizas ni catenaria
- Rigidez certificada SN8 (8 kN/m²) que garantiza el comportamiento estructural bajo cargas dinámicas de trenes de mercancías (22,5 ton/eje)
- Envuelta sintética con permeabilidad k > 10⁻³ m/s que evacua rápidamente el agua infiltrada en balasto, evitando barro y degradación de traviesas

Peso por módulo de 6 m: 65 kg (manipulable por 2 operarios ferroviarios sin grúa auxiliar)
Elimina incidencias habituales del drenaje tradicional: grava mal gradada, geotextil sin solape correcto, tubo dañado durante bateo de vía
Compatible con instalación en túneles ferroviarios con limitación de altura libre: módulos transportables en dresinas de mantenimiento
Minimiza penalizaciones por retraso en renovación: velocidad de ejecución permite cumplir plazos contractuales ADIF con bonificación por terminación anticipada

¿Por qué falla el drenaje tradicional en vías férreas?

Los sistemas convencionales de drenaje balasto con tubo perforado + envuelta de grava graduada + geotextil instalados presentan cuatro problemas críticos en mantenimiento ferroviario:

Colmatación del sistema en 8-12 años: En líneas de mercancías con balasto de granito triturado, el geotextil se obstruye progresivamente por polvo generado durante bateo mecánico y circulación de trenes pesados. Resultado: pérdida del 70% de capacidad drenante, requiriendo excavación completa y reposición del drenaje con afectación a circulaciones programadas.
Ejecución lenta con corte de tráfico ferroviario: La colocación manual por capas (20 cm de grava Ø 20-40 mm + tubo + 40 cm de grava superior compactada al 98% del Proctor Modificado) requiere ventanas de 8-10 horas para completar 80 m lineales. En líneas de cercanías con frecuencias de 5-10 min, esto implica supresión total de servicio en horario valle.
Control de calidad complejo según ADIF: La normativa PF-7 exige verificación individual de: granulometría del árido (coeficiente de uniformidad 1,5-2,5), espesor de capas (tolerancia ±3 cm), grado de compactación en 3 tongadas, solape del geotextil (mínimo 50 cm), y pendiente longitudinal del tubo (0,5-1%). Incumplimientos detectados en recepción de obra generan no conformidades y multas contractuales.
Logística de materiales en corredor ferroviario: Una línea regional de 15 km con drenaje bilateral (30 km lineales totales) requiere 450-600 toneladas de grava certificada PF-7, equivalente a 45-60 vagones tolva. La coordinación del suministro mediante convoyes de trabajo nocturno genera sobrecostes por alquiler de material motor y personal de maniobras.

Comparativa técnica: drenaje tradicional vs Drenotube® ferroviario

Característica	Sistema de drenaje ferroviario tradicional	Drenotube® DR-FE
Velocidad instalación	80 m/ventana nocturna	200 m/ventana nocturna
Ancho de zanja necesario	70-100 cm	40-50 cm
Toneladas árido/km	15-20 ton/100m	0 ton (envuelta integrada)
Rigidez certificada	SN4-SN8 (según fabricante)	SN8 garantizada ADIF
Vida útil sin colmatación	8-12 años	25+ años
Control de ejecución	6 verificaciones PF-7	Prefabricado certificado
Afectación a circulaciones	Supresión servicio 8-10h	Ventana nocturna 23h-6h

Instalación de drenaje en vías férreas con Drenotube®

La colocación de drenaje ferroviario sigue las especificaciones técnicas del PF-7 RENFE y PGP-2011 ADIF, con simplificaciones derivadas del carácter prefabricado del sistema [web:277]:

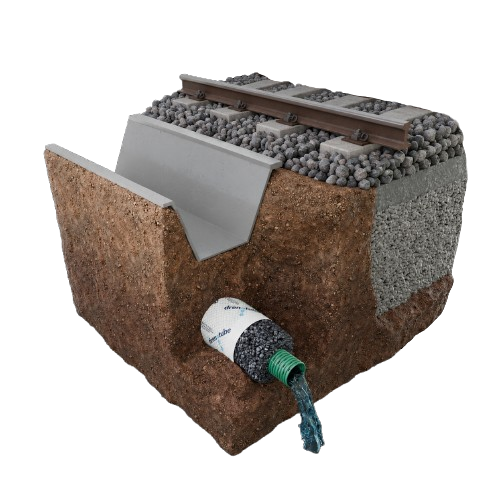

Replanteo y excavación en plataforma: Trazado longitudinal a 1,5-2,5 m del eje de vía (entre carril exterior y cuneta lateral), según sección tipo del proyecto. Zanja de 40-50 cm de ancho con profundidad variable (típicamente 1,0-1,5 m desde coronación de balasto). Pendiente longitudinal mínima 0,5% hacia arquetas de registro cada 100 m o conexión a drenaje transversal en obras de paso.
Ensamblaje de módulos Drenotube®: Conexión de tubos mediante manguito de junta estanca incluido (resistente a vibraciones ferroviarias hasta 150 Hz). Cada módulo de 6 m se coloca directamente sobre el fondo de zanja regularizado, sin necesidad de solera previa de hormigón. Verificación de alineación longitudinal mediante nivel láser.
Conexión a red de evacuación ferroviaria: Empalme a cunetas revestidas, bajantes de obras de drenaje transversal, o arquetas de derivación a red natural. Verificar cota de desagüe libre para evitar remansos durante episodios de lluvia intensa (periodo de retorno 25 años según normativa ferroviaria).
Relleno y compactación de zanja: Backfill con material seleccionado tipo 1 según PF-7 (contenido de finos < 8%, CBR > 15) hasta 40 cm por encima del tubo. Compactación por tongadas de 20 cm al 98% del Proctor Modificado. Reposición de sub-balasto y balasto con características originales de la vía (granulometría 25-50 mm, desgaste Los Ángeles < 25%).

Importante: En líneas electrificadas con catenaria, mantener distancia de seguridad mínima de 2,5 m a elementos bajo tensión durante excavación con retroexcavadora. Comprobar mediante cámara de inspección ferroviaria la ausencia de deformaciones del tubo tras bateo mecánico de vía y antes del paso del primer convoy de prueba a velocidad comercial.

Cientos de kilómetros de drenaje ferroviario ejecutados con Drenotube®

Desde 2016, ADIF, operadores ferroviarios regionales y contratistas especializados en obra ferroviaria han instalado cientos de kilómetros de drenaje de vías férreas Drenotube® en proyectos de renovación de metro, líneas regionales, mejora de drenaje en líneas de alta velocidad, y mantenimiento correctivo en corredores de mercancías. El sistema Drenotube® cumple con las especificaciones del PF-7 RENFE y PGP-2011 ADIF, cuenta con homologación para uso en infraestructuras ferroviarias de interés general del Estado, y está certificado para proyectos cofinanciados por el Mecanismo Conectar Europa (CEF) de la Unión Europea.

Preguntas frecuentes sobre drenaje ferroviario

¿Puedo incluir Drenotube® en el pliego de prescripciones técnicas de un proyecto de renovación ferroviaria ADIF?

Sí, totalmente. Drenotube® cumple con el PF-7 RENFE (Tuberías de drenaje en plataforma ferroviaria) y el PGP-2011 ADIF, disponiendo de certificación equivalente a la especificación de «tubo corrugado de doble pared + envuelta de grava graduada + geotextil de separación». En el pliego, puede especificarse como «sistema de drenaje ferroviario prefabricado con envuelta sintética integrada, rigidez mínima SN8, certificado para cargas dinámicas ferroviarias» para asegurar la competencia entre fabricantes homologados.

¿Qué diámetro de Drenotube® necesito para drenaje longitudinal de una línea regional de ancho ibérico?

Depende de la longitud de la cuenca de aportación, tipo de balasto, y pluviometría de la zona. Guía general según proyecto tipo:

Líneas regionales con IMD < 20 trenes/día: Ø 160-200 mm.
Líneas de cercanías con alta frecuencia: Ø 200-250 mm.
Líneas de mercancías y alta velocidad AVE: Ø 250-315 mm. Para diseño definitivo, solicite cálculo hidráulico según método racional modificado o instrucciones técnicas ADIF de drenaje ferroviario.

¿El sistema soporta las vibraciones generadas por el paso de trenes de alta velocidad?

Sí, Drenotube® SN8 ha sido ensayado según UNE-EN 13476 bajo cargas dinámicas cíclicas que simulan el paso de trenes a 300 km/h (frecuencia de vibración 100-150 Hz, amplitud 2-5 mm). El manguito de junta estanca incorporado garantiza la estanqueidad del sistema sin desplazamientos relativos entre módulos durante el paso de convoyes pesados de hasta 22,5 toneladas/eje.

¿Cuándo está justificada la renovación del drenaje balasto en una línea ferroviaria existente?

La intervención es necesaria cuando se detectan:

Barro en balasto tras lluvias moderadas (señal de drenaje colmatado).
Deformaciones en vía (nivelación defectuosa por pérdida de capacidad portante del sub-balasto saturado).
Surgencias de agua en cunetas laterales sin evacuación eficaz.
Drenaje original con > 15 años de antigüedad sin mantenimiento (vida útil agotada según ADIF).

El coste de renovación se amortiza en 6-10 años frente a bateos correctivos recurrentes de vía deteriorada por agua.
