Drenotube®

Drainage voie ferrée et ballast ferroviaire

Un drainage ferroviaire efficace est essentiel pour garantir la stabilité, la sécurité et la durabilité des infrastructures ferroviaires et métropolitaines. L’accumulation d’eau sur les voies ferrées peut entraîner l’érosion du ballast ferroviaire, une perte de capacité portante et des problèmes de stabilité affectant les performances de l’infrastructure et augmentant les coûts de maintenance ferroviaire.

drenotube® est la meilleure solution de drainage ferroviaire, car elle intègre en un seul produit un granulat filtrant, un géotextile de haute qualité et un tuyau de drainage performant. Cette combinaison permet une évacuation optimale de l’eau, protège les couches structurelles de la voie et maintient le ballast sec et stable. En regroupant tous ces éléments, drenotube® simplifie l’installation, améliore la stabilité de la voie, renforce la sécurité d’exploitation et réduit significativement les besoins de maintenance dans les projets d’infrastructure ferroviaire moderne.

Système Drenotube® pour le drainage des voies ferrées

Système drenotube® ref: DR

Disponible en :

Ø 300mm | 370mm | 400mm de diámetro extérieur total (y compris gravier synthétique)
|<—>| Longueurs de 3m | 6m
Carte de traçabilité sur chaque unité
1 connecteur inclus dans chaque unité

Solution de drainage ferroviaire pour voies ferrées et ballast

Système modulaire préassemblé 3-en-1 conçu pour le drainage voie ferrée, intégrant le tuyau drainant, le filtre géotextile et le noyau drainant dans une seule unité afin de simplifier la pose sur les infrastructures ferroviaires.
Évacuation rapide de l’eau au-dessus et au-dessous de la voie, pour limiter l’accumulation d’humidité dans la zone critique où se trouvent les rails, le ballast ferroviaire et la structure de support.
Protection du lit de ballast grâce à une gestion plus efficace de l’eau, ce qui aide à maintenir le ballast plus sec, à préserver sa capacité portante et à réduire les risques d’affaissement de la voie.
Aucun gravier nécessaire, ce qui allège fortement la logistique de chantier et permet de réduire les matériaux à transporter, stocker et mettre en œuvre sur site.
Installation rapide, avec une vitesse de pose indiquée d’environ 10 mètres par minute, ce qui contribue à réduire les interruptions, les fermetures de voie et les contraintes d’intervention.
Produit très léger, jusqu’à 100 fois plus léger que le gravier, facilitant le transport manuel jusqu’à la zone de pose et l’intervention sur les zones ferroviaires plus complexes d’accès.
Réduction du besoin en matériel lourd, ce qui simplifie l’exécution du chantier, réduit les manipulations et améliore l’organisation des travaux sur voies ferrées ballastées.
Adaptation aux tracés ferroviaires, avec des modules flexibles capables de suivre les courbes, les changements de direction et certaines contraintes géométriques du terrain.
Raccordement rapide grâce au manchon fast-click inclus, permettant une mise en œuvre plus simple et plus homogène du réseau de drainage ferroviaire.
Haute capacité de débit pour intercepter, transporter et évacuer l’eau hors des zones sensibles de la plateforme ferroviaire, en réduisant les risques de dégradation du support.
Moins de perturbations sur l’infrastructure, avec une solution conçue pour minimiser les impacts de chantier et contribuer à une exécution plus rentable sur les projets ferroviaires.
Solution durable pour la stabilité de la voie, en contribuant à protéger les substrats ferroviaires, à limiter les “wet beds” et à réduire les besoins de maintenance liés à un mauvais drainage.

Pourquoi le drainage ferroviaire traditionnel montre ses limites

Le drainage voie ferrée joue un rôle essentiel dans la sécurité et la durabilité des infrastructures ferroviaires. Lorsque l’eau n’est pas correctement interceptée, transportée et évacuée hors de la zone critique de la voie, elle peut affecter les substrats de support, humidifier le ballast ferroviaire et provoquer une dégradation progressive de la plateforme.

Sur une voie ferrée ballastée, un drainage insuffisant peut entraîner une perte de portance, un affaissement du lit de ballast, une instabilité géométrique de la voie et une hausse des coûts d’entretien. Les épisodes d’humidité persistante et les infiltrations non maîtrisées compliquent aussi les opérations de maintenance et peuvent accélérer l’usure fonctionnelle du ballast.

Les systèmes de drainage traditionnels, composés de tuyaux, géotextiles et granulats installés séparément, présentent plusieurs limites sur les chantiers ferroviaires où la rapidité d’exécution, la fiabilité de pose et la réduction des perturbations sont décisives.

Colmatage progressif : lorsque le géotextile se ferme ou que les fines s’accumulent dans le système, l’eau s’écoule moins bien et le drainage perd en efficacité, ce qui peut contribuer à maintenir le ballast dans un état trop humide.
Débit limité : certains systèmes traditionnels à tuyau monocouche ou à géométrie moins performante réduisent la capacité d’écoulement de l’eau, notamment lorsque les turbulences internes augmentent ou que l’installation manque d’homogénéité.
Pose plus complexe : l’assemblage séparé de plusieurs composants sur chantier rend l’exécution plus dépendante des conditions de terrain et augmente le risque d’irrégularités dans l’épaisseur de remplissage, le centrage du filtre ou la continuité du drainage.
Perturbations d’exploitation plus importantes : sur les projets ferroviaires, un système plus lent à poser allonge les interventions, complique la logistique et peut entraîner davantage de contraintes sur les fenêtres de travaux et la disponibilité de la voie.
Entretien et réparations plus fréquents : lorsque l’eau reste piégée dans la structure de support ou dans le lit de ballast, la voie peut devenir plus sensible aux tassements, aux déformations et aux opérations répétées de maintenance.

Comparatif : drainage traditionnel vs Drenotube® pour voie ferrée ballastée

Caractéristique	Système traditionnel	Drenotube®
Composition	Tuyau, filtre et matériaux posés séparément	Système préassemblé 3-en-1
Besoin en gravier	Oui, selon la configuration du chantier	Non, noyau drainant intégré
Homogénéité de pose	Dépend fortement de l’exécution sur site	Plus régulière grâce au produit préassemblé
Poids et manutention	Logistique plus lourde	Produit très léger, environ 100 fois plus léger que le gravier
Vitesse d’installation	Plus lente et plus contraignante	Pose rapide, environ 10 m/min indiqués
Travaux en zones étroites	Plus complexes	Adapté aux endroits avec peu d’espace
Impact sur l’exploitation	Interventions potentiellement plus perturbantes	Perturbations minimisées et fermeture de voie réduite

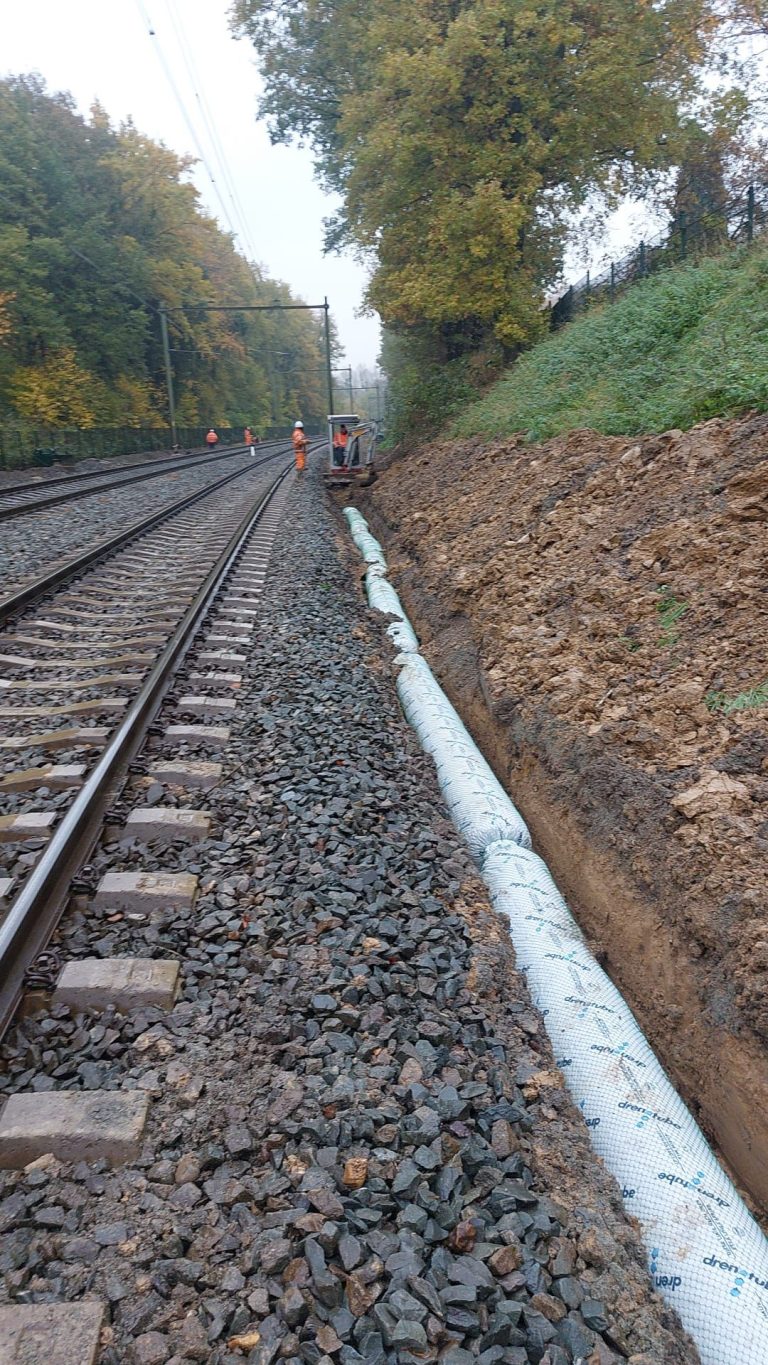

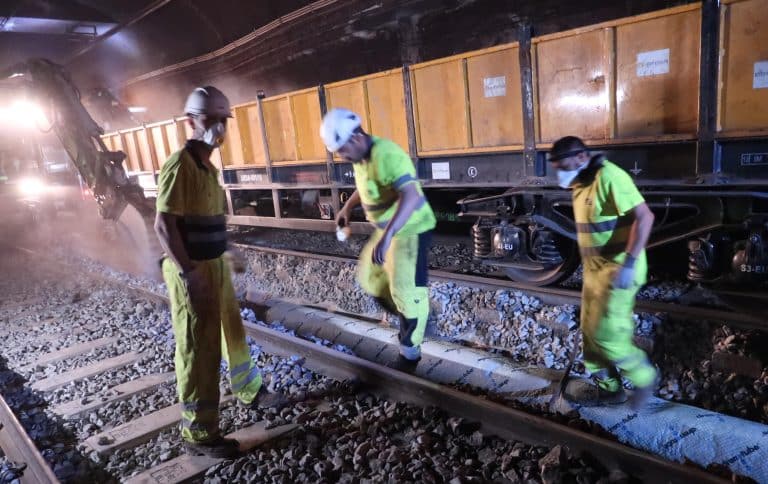

Installation d’un drainage voie ferrée avec Drenotube®

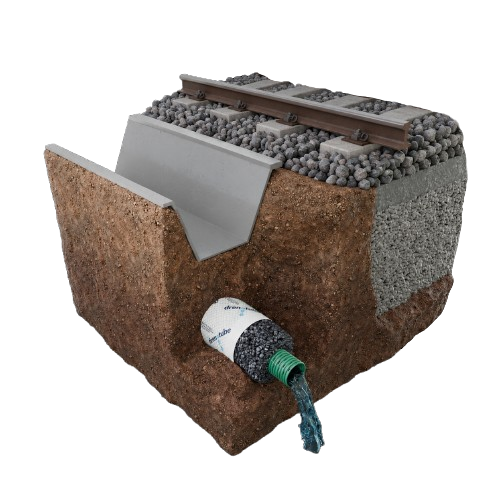

La pose d’un système de drainage ferroviaire doit être adaptée à la géométrie de la voie, à la nature du support et au comportement de l’eau dans l’infrastructure. La documentation Drenotube® indique que le drainage souterrain est généralement implanté parallèlement à la voie, à environ 3 mètres du bord de la voie, avec une profondeur minimale d’environ 90 cm sous le niveau du rail.

Diagnostic de la zone ferroviaire : analyse des points humides, de l’état du ballast, de la plateforme, des substrats et des zones où l’eau s’accumule ou pénètre sous la voie.
Définition du tracé : implantation du drainage parallèlement à la voie ou selon la configuration du chantier, en fonction du relief, du point d’évacuation et des contraintes d’exploitation.
Excavation et préparation : ouverture de la tranchée selon les cotes du projet, en veillant à protéger la structure ferroviaire et à limiter les perturbations sur la zone d’intervention.
Pose des modules Drenotube® : installation du système préassemblé dans la tranchée, avec raccordement par manchon de connexion rapide pour assurer la continuité du drainage.
Raccordement à l’évacuation : connexion aux tuyaux de canalisation ou aux ouvrages prévus pour transporter l’eau hors de la zone critique de la voie ferrée.
Remblaiement et contrôle : remise en état de la zone traitée et vérification du bon écoulement de l’eau afin de garantir la protection durable du ballast et de la plateforme ferroviaire.

Important : sur les infrastructures ferroviaires, le drainage doit toujours être dimensionné selon les contraintes mécaniques, hydrauliques et géométriques propres au site. Une étude préalable permet de confirmer la profondeur, le tracé, la capacité d’évacuation et la compatibilité avec les exigences de sécurité de la voie.

Questions fréquentes sur le drainage voie ferrée

Pourquoi le drainage est-il essentiel sur une voie ferrée ballastée ?

Le ballast ferroviaire doit rester suffisamment propre et drainant pour assurer à la fois le support des traverses et l’évacuation de l’eau. Lorsque l’eau s’accumule dans le lit de ballast ou dans la structure de support, la voie peut perdre en stabilité et nécessiter davantage d’entretien.

Quels sont les effets d’un mauvais drainage ferroviaire ?

Un mauvais drainage peut provoquer une défaillance du support, un affaissement du lit de ballast, une hausse des coûts d’entretien et un risque accru de désordres sur l’infrastructure. Ces effets sont particulièrement sensibles lorsque l’humidité reste piégée au-dessus ou au-dessous de la voie.

Où installer un drainage Drenotube® le long d’une voie ferrée ?

La documentation technique Drenotube® indique qu’un drainage souterrain est normalement placé parallèlement à la voie, à environ 3 mètres du bord de la voie, et à au moins 90 cm sous le niveau du rail. Le positionnement exact doit toutefois être confirmé par l’étude du projet.

Drenotube® peut-il réduire les perturbations sur un chantier ferroviaire ?

Oui. La documentation de la marque met en avant une installation rapide, un produit très léger et une réduction des perturbations de chantier, ce qui peut aider à limiter les fermetures de voie et à améliorer la rentabilité des interventions.

Quelle est la différence entre un système traditionnel et Drenotube® ?

Un système traditionnel repose sur plusieurs composants posés séparément, alors que Drenotube® regroupe dans une seule unité le drainage, le filtre et le noyau drainant. Cette approche vise une pose plus homogène, plus rapide et moins dépendante de la logistique de gravier sur site.

Le drainage ferroviaire peut-il aider à préserver le ballast ?

Oui. En évacuant plus efficacement l’eau hors de la zone critique où se trouvent les rails et le ballast, un système de drainage adapté contribue à maintenir le lit de ballast plus sec, à préserver sa capacité portante et à réduire la fréquence de certaines interventions de maintenance.
