Drenotube®

Drain routier pour voirie, routes et travaux publics

Le drain routier permet de collecter et d’évacuer l’excédent d’eau infiltré dans les couches de chaussée, les accotements, les cunettes et les plateformes de voirie. En limitant la saturation des matériaux, il contribue à préserver la portance des structures routières, à protéger les ouvrages contre l’humidité et à réduire les désordres liés aux infiltrations d’eau dans les routes, autoroutes, parkings et autres aménagements de travaux publics.

Drenotube® propose une solution de drainage routier préfabriquée qui réunit dans un seul module les trois éléments du drainage traditionnel : un tuyau annelé fendu à haute résistance, un géotextile filtrant et un agrégat synthétique à forte capacité drainante. Contrairement à un drain routier PVC à cunette plate posé avec gravier et géotextile séparés, le système arrive prêt à mettre en œuvre, ce qui simplifie la pose en tranchée, réduit les opérations de chantier et facilite l’installation sur les zones à accès difficile.

Système Drenotube® pour drainage routier

Système drenotube® ref: DR

Disponible en :

Ø 300mm | 370mm | 400mm diamètre extérieur total (y compris gravier synthétique)
|<—>| Longueurs de 3m | 6m
Carte de traçabilité sur chaque unité
1 manchon de connexion Inclus dans chaque unité

Pourquoi choisir Drenotube® comme drain routier ?

Système préfabriqué 3 en 1 : Drenotube® réunit dans un seul module le tuyau drainant, le géotextile filtrant et l’agrégat synthétique, ce qui simplifie fortement la réalisation d’un drain routier en voirie et en travaux publics.
Sans apport de gravier traditionnel : le système évite le transport, le stockage et la mise en œuvre de grandes quantités de granulats sur chantier, un avantage important sur les opérations urbaines ou linéaires.
Pose plus rapide : la mise en œuvre préassemblée permet d’accélérer l’installation du drainage routier par rapport à une solution posée couche par couche avec tuyau, gravier et géotextile séparés.
Tranchée plus étroite : selon le diamètre retenu, la pose peut être réalisée dans une tranchée de 40 à 60 cm, ce qui réduit l’emprise des travaux et facilite les interventions sous circulation ou avec déviation provisoire.
Bonne tenue mécanique : les gammes disponibles permettent de répondre aux contraintes structurelles des ouvrages routiers, y compris dans des zones soumises à des charges de trafic élevées.
Capacité drainante élevée : le noyau synthétique très aéré favorise la circulation des eaux dans le système et améliore les performances du drain routier sur les chantiers où l’évacuation rapide de l’eau est essentielle.
Protection contre la migration des fines : le géotextile de séparation limite la contamination du matériau drainant par les particules du sol naturel ou du remblai de tranchée.

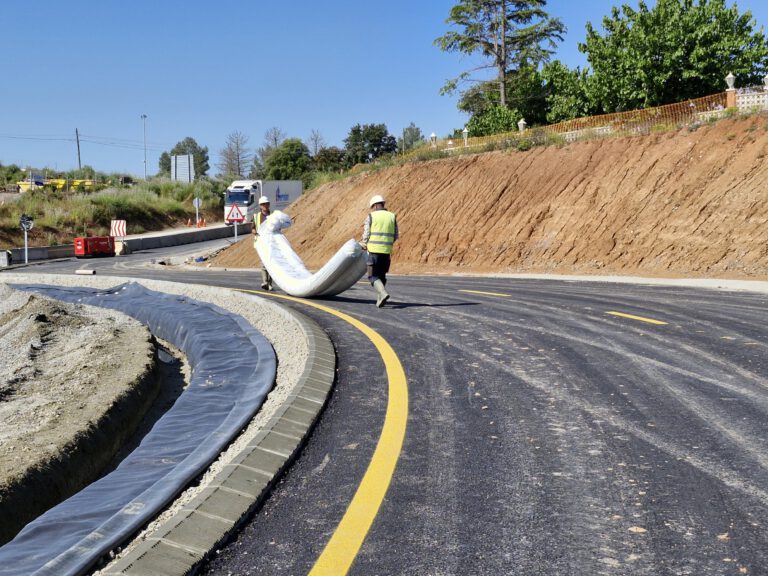

Produit léger et facile à manipuler : avec environ 15 kg pour un module de 6 m, Drenotube® peut être transporté et positionné manuellement dans de nombreuses situations sans moyen de levage spécifique.
Réduction des erreurs de chantier : le système évite plusieurs défauts fréquents du drainage routier traditionnel, comme une granulométrie inadaptée, un géotextile mal positionné ou un tuyau endommagé pendant le remblaiement.
Adapté aux accès contraints : les modules peuvent être utilisés sur des chantiers de voirie, tunnels, passages inférieurs ou autres ouvrages avec contraintes d’accès, de hauteur ou de logistique.
Exécution plus fiable : le caractère préassemblé du produit améliore la régularité de pose et facilite le contrôle de mise en œuvre sur les projets de drainage routier.
Un atout pour le respect des délais : la rapidité d’installation aide les entreprises à limiter la durée d’occupation de voirie et à mieux tenir les plannings contractuels.

Pourquoi le drain routier traditionnel avec gravier échoue-t-il ?

Le drain routier traditionnel, posé avec un tuyau perforé, une enveloppe de gravier et un géotextile séparé, reste largement utilisé en voirie et en travaux publics. Pourtant, sur les routes, accotements, cunettes et plateformes soumises à des infiltrations régulières, ce type de drainage routier présente plusieurs limites de mise en œuvre, de maintenance et de durabilité.

Colmatage progressif du système : dans les chaussées avec accotements en terre ou cunettes non revêtues, les fines migrent vers le géotextile et la couche drainante, ce qui réduit progressivement la capacité d’écoulement du drain routier. À terme, l’eau reste piégée dans les couches de forme ou au contact de la structure de chaussée, avec un risque accru de dégradation de la route.
Pose lente avec impact sur l’exploitation : la mise en œuvre par couches successives, avec tuyau, gravier et géotextile posés séparément, allonge les délais de chantier. Sur les routes départementales, les voiries urbaines ou les axes à fort trafic, cela peut compliquer l’organisation, prolonger l’occupation de voie et accroître les contraintes d’intervention.
Contrôle d’exécution plus complexe : un drainage routier classique impose de vérifier séparément la qualité du gravier, la continuité du géotextile, la pente du tuyau, l’épaisseur des couches et la qualité du remblai. Chaque étape supplémentaire augmente le risque d’écart de pose et de non-conformité sur chantier.
Logistique lourde sur chantier linéaire : les travaux de voirie nécessitent souvent de grandes quantités de matériaux drainants, à transporter, stocker puis mettre en place sur des chantiers parfois très étendus. Cette logistique peut ralentir l’avancement, mobiliser davantage de matériel et générer des surcoûts d’exploitation.

Comparatif technique : drain routier traditionnel vs Drenotube® DR

Caractéristique	Système traditionnel	Drenotube® DR
Vitesse de pose	Pose par couches successives	Installation plus rapide avec système préassemblé
Largeur de tranchée	70-100 cm	40-60 cm
Apport de gravier	Oui	Non, remplissage drainant intégré
Contrôle d’exécution	Plusieurs vérifications sur chantier	Module préfabriqué plus simple à mettre en œuvre
Logistique de chantier	Transport et stockage de granulats	Manutention allégée
Pose en accès difficile	Plus contraignante	Plus adaptée aux chantiers linéaires complexes
Maintenance à long terme	Risque de colmatage plus élevé	Risque réduit grâce au système filtrant intégré

Installation d’un drain routier avec Drenotube®

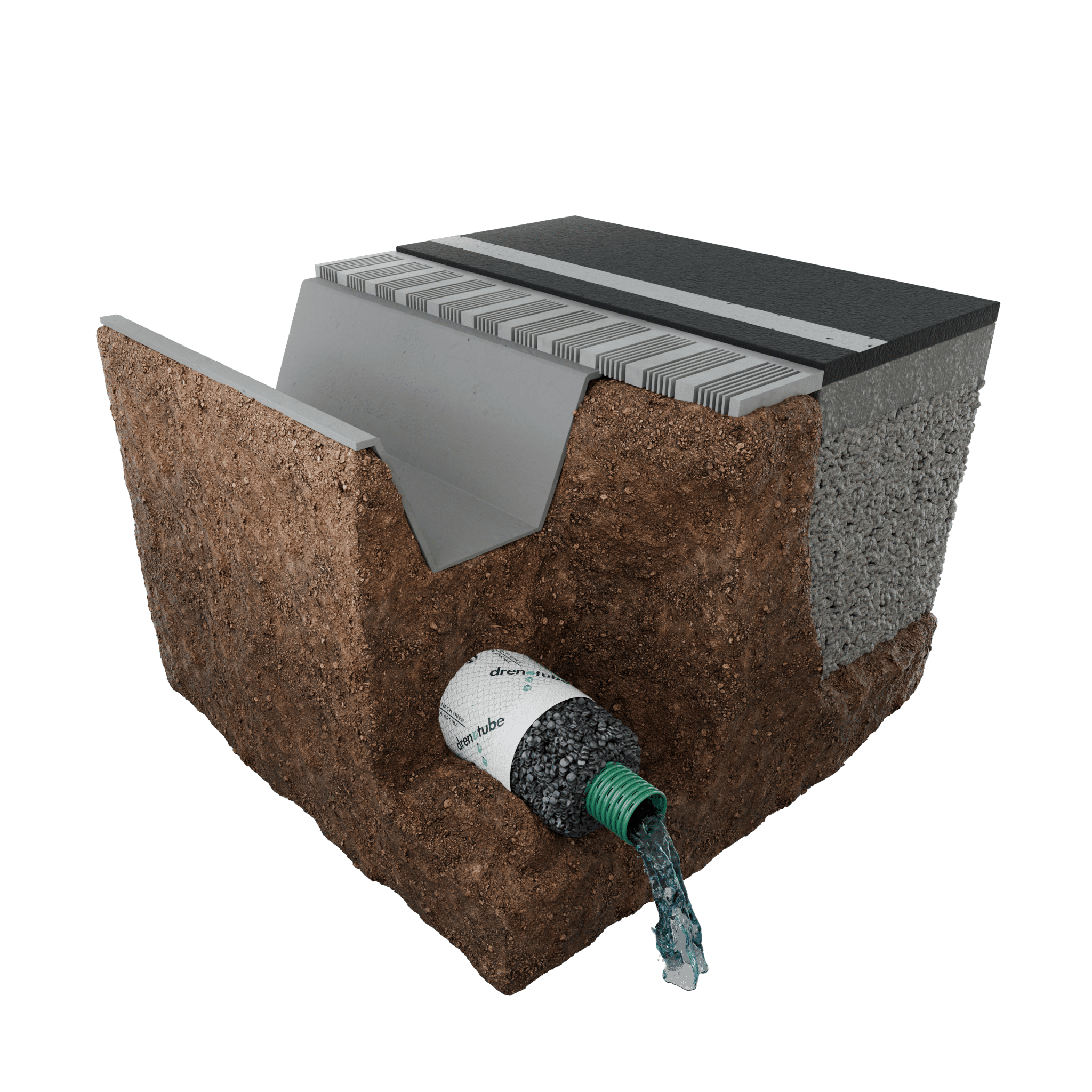

La mise en œuvre d’un drain routier Drenotube® reprend le principe d’un drainage longitudinal classique, avec les simplifications apportées par un système préfabriqué. Le module est conçu pour être posé en tranchée le long de la voirie, en pied de structure, en fond de cunette ou dans d’autres zones de collecte des eaux selon la section du projet.

Traçage et excavation : réalisation du tracé longitudinal en fonction du profil de chaussée, des points bas, des cunettes et des dispositifs de collecte existants. La tranchée est dimensionnée selon le projet et la profondeur utile du drainage routier.

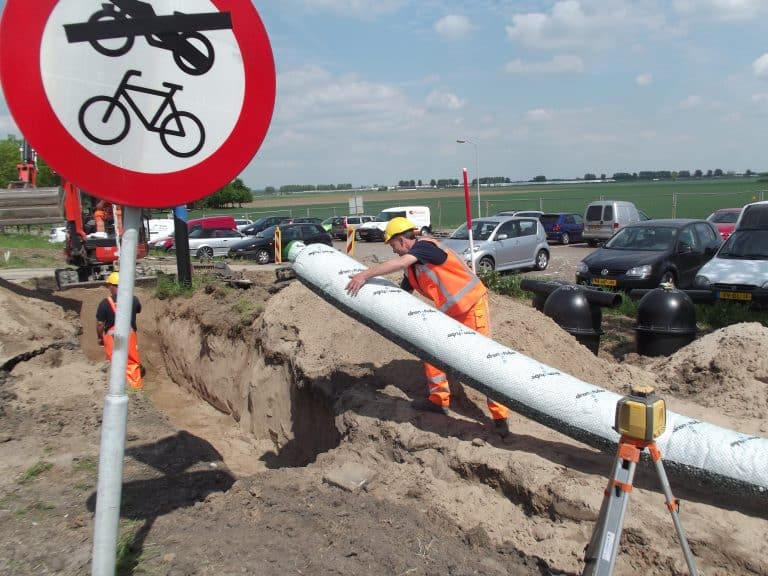

Pose des modules : les éléments Drenotube® sont assemblés au moyen d’un manchon de connexion puis disposés directement dans la tranchée, sans mise en place séparée d’un lit de gravier drainant.
Raccordement à l’évacuation : le système est relié aux regards, exutoires, caniveaux ou autres ouvrages de collecte prévus pour l’évacuation des eaux de la route.
Remblaiement et finition : la tranchée est refermée avec le matériau prévu par le projet, avec contrôle de la pente, de la stabilité et de la bonne continuité hydraulique du drain routier.

Important : sur les chantiers de voirie à circulation maintenue, la réduction de largeur de tranchée et la rapidité de pose peuvent aider à limiter l’impact sur le trafic et à simplifier l’organisation des travaux.

Une solution déjà utilisée pour le drainage routier

Drenotube® est utilisé dans des projets de drainage en infrastructures linéaires, voiries, plateformes et autres aménagements techniques où la maîtrise de l’eau est essentielle pour préserver la stabilité de l’ouvrage. Le système s’intègre dans une logique de chantier plus rapide, plus léger et plus simple à exécuter qu’un drain routier traditionnel avec gravier posé couche par couche.

Questions fréquentes sur le drain routier

Dans quels cas un drain routier est-il recommandé ?

Un drain routier est recommandé lorsque l’eau infiltrée dans la chaussée, les accotements, les talus ou les couches de forme risque de dégrader la structure de la route. Il est particulièrement utile sur les voiries sensibles à l’humidité, les sections en point bas, les zones de ruissellement latéral et les aménagements où l’évacuation de l’eau doit être assurée de manière continue.

Quelle est la différence entre un drain routier traditionnel et Drenotube® ?

Un drain routier traditionnel nécessite généralement la pose séparée du tuyau, du gravier et du géotextile. Drenotube® regroupe ces fonctions dans un seul module préfabriqué, ce qui simplifie la mise en œuvre, réduit la logistique de chantier et limite les risques d’erreur lors de la pose.

Quelles applications peuvent être traitées avec un drain routier Drenotube® ?

Drenotube® peut être utilisé sur des routes, des voiries urbaines, des parkings, des accès techniques, des ouvrages en déblais ou remblais, ainsi que sur d’autres infrastructures linéaires où un drainage longitudinal est nécessaire. Le dimensionnement dépend de la configuration du chantier, du volume d’eau à évacuer et du niveau de sollicitation de l’ouvrage.

Pourquoi le colmatage est-il un problème fréquent en drainage routier ?

Le colmatage apparaît lorsque des fines du terrain, des limons ou d’autres particules migrent vers le système drainant et réduisent la capacité d’écoulement de l’eau. Dans un drain routier, ce phénomène peut affecter la performance hydraulique, augmenter l’humidité dans les couches de chaussée et accélérer la dégradation de la structure routière.

Drenotube® est-il adapté aux chantiers de voirie avec accès difficile ?

Oui, le faible poids des modules et l’absence de gravier à approvisionner facilitent la pose sur les chantiers linéaires, les zones urbaines contraintes et les interventions où la logistique doit être réduite au minimum. Cela peut représenter un avantage important sur les travaux publics à emprise limitée.
