Le drainage des fondations protège les maisons et les bâtiments contre l’accumulation d’eau autour des murs enterrés et du périmètre de construction. En captant l’humidité présente dans le sol et en facilitant son évacuation vers un exutoire adapté, ce système contribue à préserver la durabilité de l’ouvrage et à limiter les risques d’infiltrations, de pression hydrostatique et de désordres en sous-sol.
Drenotube® est un système de drainage des fondations préfabriqué qui réunit dans un seul module les trois éléments du drainage traditionnel : un tuyau drainant annelé fendu, un filtre géotextile et un agrégat synthétique à haute capacité drainante. Contrairement à une pose classique avec gravier, où chaque composant doit être mis en place séparément dans la tranchée, Drenotube® arrive prêt à poser, ce qui simplifie les travaux, réduit le temps d’installation et limite les risques de mauvaise exécution sur chantier.
Disponible en :
Le drainage des fondations a pour objectif de capter l’eau présente dans le sol autour des murs enterrés et de l’évacuer de manière contrôlée vers un exutoire adapté. Ce dispositif permet de réduire la pression hydrostatique contre les fondations, de limiter les remontées d’humidité en sous-sol et de préserver durablement la stabilité de l’ouvrage.

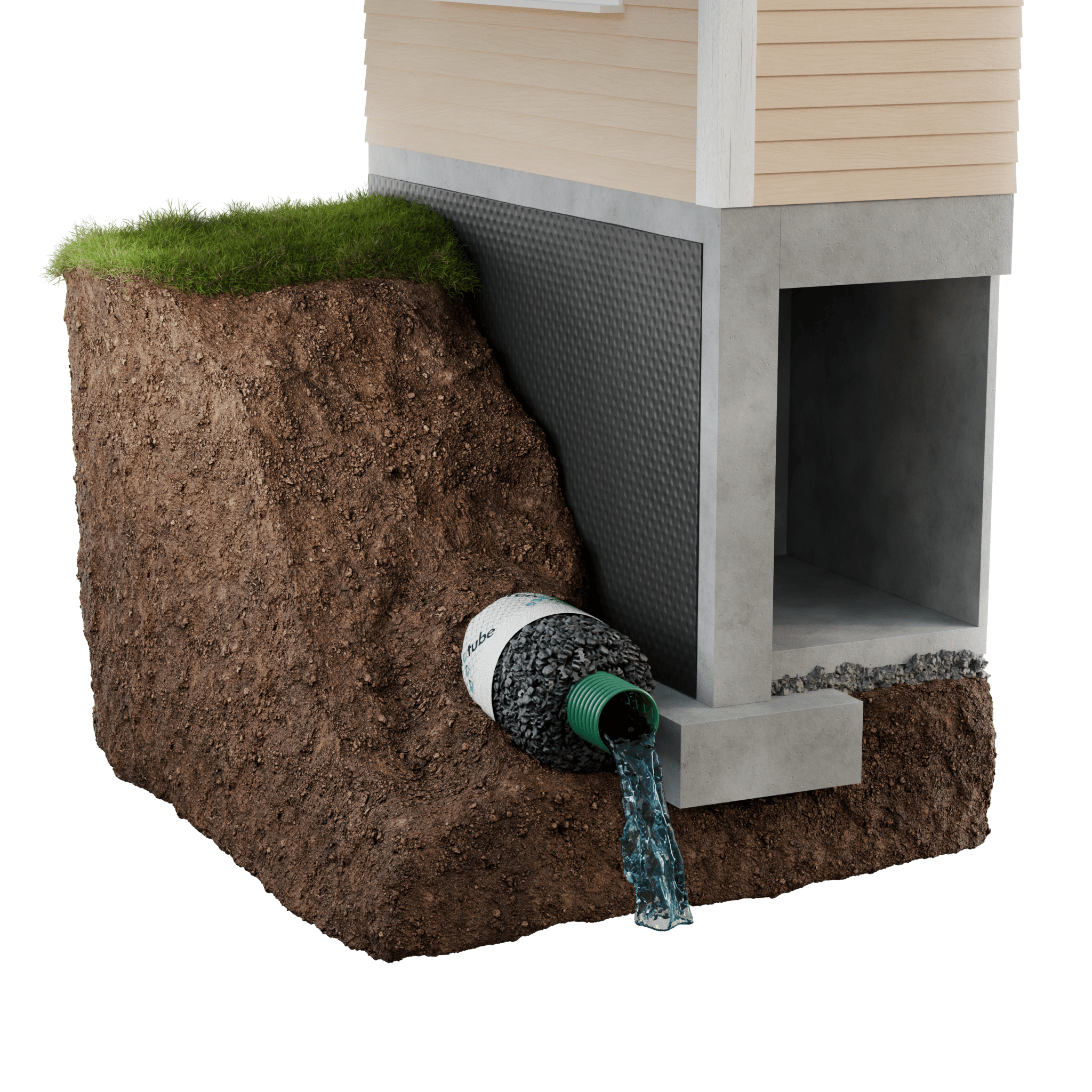

Avec Drenotube®, l’eau est interceptée au pied des fondations par un système préfabriqué qui associe un tuyau drainant, un géotextile filtrant et un agrégat synthétique à haute capacité drainante. L’ensemble favorise la circulation de l’eau dans la tranchée, filtre les fines du terrain et améliore la continuité hydraulique du drainage périphérique sur toute la longueur du bâtiment.
Le drainage des fondations traditionnel, composé d’un tuyau perforé, de gravier et d’un géotextile posés séparément, présente plusieurs limites sur chantier. Avec le temps, l’eau entraîne des fines du terrain vers le système, ce qui réduit la capacité drainante, augmente les risques d’humidité au pied des murs et peut compromettre la protection des fondations.
| Caractéristique | Système traditionnel | Drenotube® |
|---|---|---|
| Vitesse d’installation | 15 m/heure | 150 m/heure |
| Largeur de tranchée | 80-100 cm | 40-50 cm |
| Durée de vie sans maintenance | 10-15 ans | 20+ ans certifiés / EPS 50+ ans |
| Certification | Non standardisée | CE ETA 15/0201 |

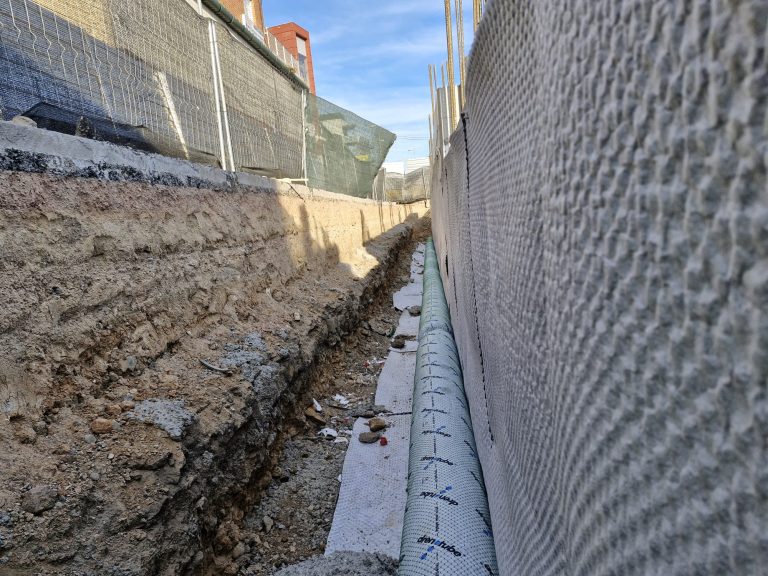

La pose suit le principe classique d’un drainage périphérique, mais avec une mise en œuvre plus simple, plus rapide et plus régulière. Le système est conçu pour capter l’eau autour des fondations, la drainer à travers le tuyau et la conduire vers un exutoire, un regard ou un dispositif de relevage selon le projet.
Depuis 2012, ingénieurs, entreprises de construction et équipes de terrassement ont installé plus de 120 000 mètres linéaires de Drenotube® sur plus de 500 chantiers en Espagne, notamment pour des maisons individuelles, des bâtiments résidentiels, des locaux industriels et des parkings enterrés.
Le système dispose d’une Évaluation Technique Européenne EAD 280001-00-0704 ainsi que d’une FDES conforme à la norme NF EN 15804, ce qui facilite la documentation technique et environnementale du projet.
Le drainage des fondations dépend de la configuration du projet, de la présence d’un sous-sol ou d’un mur enterré, du type de sol, de la pente du terrain et du niveau d’humidité autour de la construction. Dans la pratique, il est particulièrement recommandé lorsque les fondations sont en contact direct avec un terrain peu perméable, humide ou soumis à des apports d’eau récurrents.
Oui, c’est l’un des usages les plus fréquents du système. Grâce à la faible largeur de tranchée et au poids réduit des modules, Drenotube® convient bien aux travaux de réhabilitation dans les jardins, cours intérieures, accès étroits ou zones urbaines où le transport du gravier serait complexe.
Le choix du diamètre dépend de la longueur du périmètre à drainer, de la pente disponible, du type de terrain, du niveau d’eau, du débit à évacuer et des contraintes propres au chantier. Le dimensionnement doit toujours tenir compte de la capacité du système à capter l’eau au pied des fondations et à l’acheminer correctement vers l’exutoire.
Oui, sous réserve de respecter les conditions de couverture, de remblai et de classe de rigidité adaptées au projet. Pour un drainage périphérique sous parking ou sous circulation légère, le choix entre les références SN4 et SN8 dépend de la charge en surface, de la profondeur de pose et de la protection apportée par le remblai.
Le système est conçu pour demander très peu d’entretien. Il est recommandé de contrôler périodiquement le regard de collecte, le bon écoulement vers l’exutoire et l’absence d’obstruction éventuelle au niveau des points de contrôle, afin de préserver durablement les performances du drainage.
Le géotextile technique intégré agit comme filtre entre le sol et le noyau drainant, ce qui réduit l’entrée des fines dans le système. Cette protection aide à maintenir dans le temps la capacité du drain, la circulation de l’eau et le bon fonctionnement du drainage périphérique autour des fondations.
