Drenotube®

Drainage de football, golf et sols sportifs

Le drainage de terrain de football, de golf et des sols sportifs permet de limiter les flaques en surface, d’améliorer l’évacuation de l’eau et de préserver la qualité de jeu sur gazon naturel, synthétique ou hybride. Drenotube® est un système de drainage préfabriqué 3-en-1 qui associe dans une seule unité un tube annelé rainuré, un géotextile filtrant et un granulat synthétique à haute perméabilité, en remplacement des solutions traditionnelles à base de tuyau drainant, gravier et enveloppe filtrante. Sur les terrains sportifs où la régularité de surface, la rapidité d’exécution et la maîtrise du chantier sont essentielles, Drenotube® permet de réduire la largeur des tranchées, de simplifier la pose et d’optimiser les performances hydrauliques du drainage longitudinal.

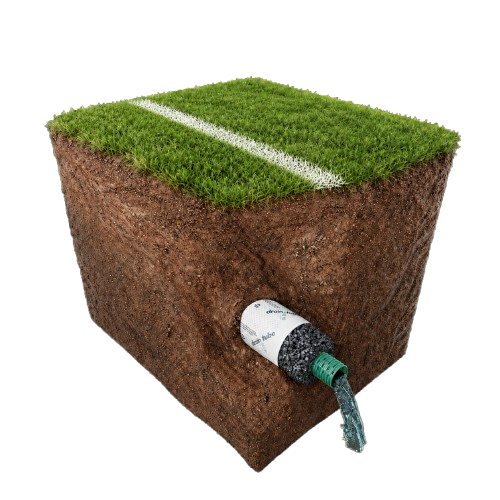

Système de drainage Drenotube® pour terrains de football, golf et sols sportifs

Système drenotube® ref: DR

Disponible en :

Ø 300mm | 370mm | 400mm diamètre extérieur total (y compris gravier synthétique)
|<—>| Longueurs de 3m | 6m
Carte de traçabilité sur chaque unité
1 manchon de connexion inclus dans chaque unité

Avantages

Système modulaire préassemblé 3-en-1, avec tube drainant, filtre géotextile et agrégat synthétique intégrés dans une seule unité, pour simplifier le drainage des terrains de football, de golf et des sols sportifs.
Pas besoin de gravier, ce qui réduit les volumes à transporter, limite les manipulations sur chantier et remplace les tranchées drainantes traditionnelles à base de granulats.
Installation rapide et mise en œuvre plus propre, avec un produit léger, manipulable à la main et adapté aux sites où l’accès des engins est limité.
Réduction des risques professionnels grâce à une pose plus simple, sans manutention lourde de gravier et avec moins d’équipements nécessaires sur le terrain.
Produit flexible capable de suivre les courbes, les angles et les obstacles, ce qui facilite son intégration sur les terrains sportifs, les fairways, les abords de greens ou les zones techniques.
Performances hydrauliques élevées, avec une meilleure capacité de drainage et de rétention que les solutions traditionnelles au gravier selon la documentation technique du fabricant.
Qualité contrôlée et système certifié, avec évaluation technique européenne ETA 15/0201, FDES conforme à NF EN 15804+A1 et avis technique CSTB France mentionné dans la documentation produit.
Solution plus respectueuse de l’environnement, fabriquée avec des composants recyclables et conçue pour éviter l’extraction, le transport et l’usage massif de granulats minéraux.
Produit adapté aux terrains de football, aux golfs, aux surfaces sportives engazonnées et à d’autres applications de drainage enterré nécessitant durabilité, régularité et rapidité d’exécution.

Pourquoi le drainage de terrain de football conventionnel montre ses limites

Sur les terrains de football, les golfs et les sols sportifs à usage intensif, les systèmes de drainage traditionnels — tubes perforés Ø 50-75 mm, maille filtrante en fibre de verre et sable lavé — peuvent présenter des défaillances progressives difficiles à anticiper. Ces problèmes se traduisent par une baisse de la capacité drainante, des travaux récurrents et des interruptions du calendrier sportif qui impactent directement clubs, collectivités et gestionnaires d’installations.

Quatre limites reviennent fréquemment dans les retours d’expérience du secteur :

Colmatage progressif : les fines organiques, les argiles et les résidus liés à l’irrigation et à l’exploitation sportive peuvent saturer la couche filtrante en 2 à 3 saisons, avec une perte de capacité drainante significative selon la nature du sol et l’intensité d’usage.
Chantier plus perturbant : les tranchées de 60 à 80 cm de large nécessaires aux systèmes traditionnels peuvent immobiliser l’installation plusieurs semaines, souvent en intersaison, en présaison ou en période de compétition à enjeux.
Incompatibilité avec l’entretien du gazon : les opérations de verticutage, scarification ou aération profonde peuvent endommager les tuyaux peu rigides et les mailles enterrées, nécessitant des interventions ponctuelles récurrentes.
Logistique lourde : l’acheminement, le stockage et la mise en œuvre de plusieurs tonnes de granulats et de centaines de mètres de maille filtrante génèrent des contraintes importantes, notamment dans les enceintes sportives urbaines à accès limité.

Drainage traditionnel vs Drenotube® sur terrain de football

Caractéristique	Drainage traditionnel	Drenotube® DR
Durée d’installation terrain 11	4 à 6 semaines	2 week-ends complets (indicatif)
Largeur de tranchée	60 à 80 cm	Tranchée réduite (~30 cm)
Apport de granulats	Plusieurs tonnes par terrain	0 ton — noyau drainant intégré
Reprise du terrain après pluie	5 à 7 jours	24 à 48 heures (selon chantier)
Durée de vie	8 à 12 ans selon conditions	Longue durée — composants EPS documentés

Drainage terrain de football avec Drenotube® : étapes de mise en œuvre

La mise en œuvre d’un réseau de drainage Drenotube® sur terrain de football, de golf ou sol sportif suit un protocole conçu pour minimiser l’impact sur l’installation existante, réduire les délais d’intervention et garantir la performance hydraulique sur le long terme.

Étude du terrain et traçage du réseau : analyse de la perméabilité du sol, de la pluviométrie locale, de la pente et des exutoires disponibles. Implantation d’un réseau longitudinal parallèle aux lignes de touche, avec une pente minimale de 0,5 % vers le système d’évacuation principal. Les espacements indicatifs communément retenus sont : 4 à 5 m pour un terrain de football 11 professionnel, 5 à 6 m pour des terrains d’entraînement, 8 à 10 m pour des fairways de golf.
Excavation sélective : tranchée d’environ 30 cm de large permettant de préserver les réseaux d’irrigation existants. Profondeur minimale d’enfouissement : 40 cm.

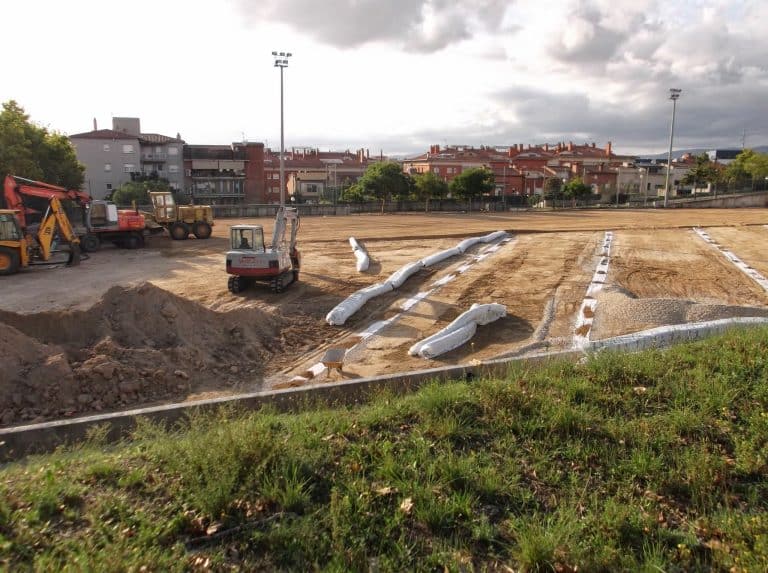

Pose des modules Drenotube® : assemblage par manchon de connexion rapide inclus dans chaque unité.
Raccordements aux collecteurs : connexions vers des regards de visite ou collecteurs périphériques selon le plan de drainage.

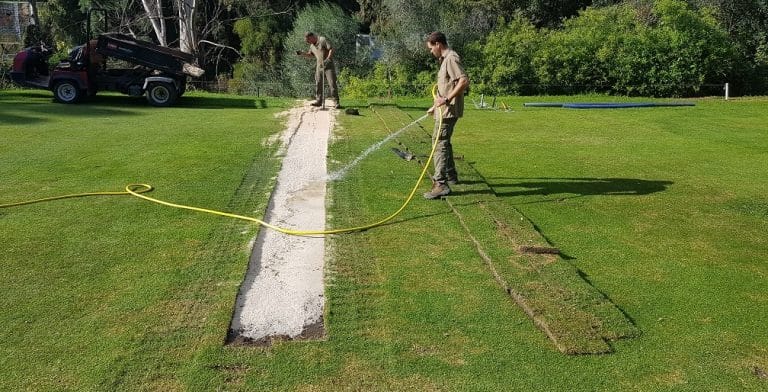

Remblaiement et finition : remblai avec sable de drainage adapté jusqu’au niveau de surface, puis contrôle du bon fonctionnement hydraulique avant remise en service.

Important : il est recommandé de vérifier la capacité drainante effective avant la mise en œuvre du gazon. Pour tout projet de terrain sportif professionnel, l’intervention d’un bureau d’études ou d’un installateur spécialisé est conseillée pour le dimensionnement et la validation du plan de drainage.

Questions fréquentes sur le drainage terrain de football avec Drenotube®

Drenotube® est-il conforme aux exigences FIFA pour le drainage d’un terrain de football ?

La compatibilité avec les exigences de performance dépend de la conception complète de l’installation : structure du sol, remblai, exutoires et pente. Pour un terrain de football professionnel, il est recommandé de faire valider le projet par un bureau d’études ou un installateur spécialisé.

Quel espacement prévoir entre les lignes de drainage sur un terrain de football ?

Les ordres de grandeur généralement retenus sont de 4 à 5 m pour un terrain de football 11 professionnel et de 5 à 6 m pour un terrain d’entraînement. Le dimensionnement final doit être adapté à la pluviométrie locale, à la perméabilité du sol et au profil du terrain.

Peut-on réaliser les travaux sans immobiliser longtemps le terrain de football ?

Oui. La pose modulaire de Drenotube® permet de réduire significativement la durée d’intervention par rapport à un drainage conventionnel nécessitant plusieurs matériaux distincts. La durée réelle dépend toutefois de l’accessibilité du site, des raccordements et des conditions météorologiques.

Le drainage Drenotube® est-il compatible avec un système d’irrigation automatisé ?

Oui. Les lignes de drainage peuvent être installées en parallèle des lignes d’irrigation, à condition de vérifier en amont la position des réseaux existants afin d’éviter toute interférence pendant les travaux.

Quelle profondeur d’installation retenir pour le drainage d’un terrain sportif ?

Une profondeur minimale d’enfouissement de 40 cm est généralement retenue. La profondeur optimale doit néanmoins être confirmée selon la structure du terrain, le type de gazon et l’étude hydraulique du projet.

Drenotube® est-il compatible avec un schéma de drainage en chevrons ?

Oui. Le système peut être intégré à des schémas de drainage en chevrons, en parallèle ou en treillis, selon les contraintes hydrauliques et géométriques du projet.
