Drenaje de carreteras y obra pública vial

¿Por qué falla el drenaje vial tradicional con grava?

Los sistemas convencionales de tubo perforado + envuelta de grava graduada + geotextil instalados según PG-3 artículo 421 presentan cuatro problemas críticos en mantenimiento y ejecución de obra vial:

• Colmatación del sistema: En carreteras con cunetas de tierra o arcenes no impermeabilizados, el geotextil se obstruye progresivamente por migración de finos durante episodios de lluvia intensa. Resultado: pérdida del 60% de capacidad drenante en 10-15 años, requiriendo excavación y reposición completa del drenaje.
• Ejecución lenta con afectación al tráfico: La colocación manual por capas (15 cm de grava limpia Ø 20-40 mm + tubo + 30 cm de grava superior compactada al 95% del Proctor Modificado) requiere aproximadamente una jornada completa para completar 50 m lineales. En carreteras interurbanas, esto implica cortes de carril en horario diurno con señalización móvil y reducción de velocidad.
• Control de calidad complejo: La normativa PG-3 exige verificación individual de: granulometría del árido, espesor de capas, grado de compactación, solape del geotextil (mínimo 30 cm), y pendiente longitudinal del tubo (0,5%). Incumplimientos detectados en recepción de obra generan no conformidades y retrabajos.
• Logística de materiales en obra lineal: Una autovía de 10 km con drenaje bilateral (20 km lineales totales) requiere 240-300 toneladas de grava certificada PG-3, equivalente a 25-30 camiones. La coordinación del suministro escalonado con el avance de obra genera paradas improductivas y sobrecostes por esperas.

Comparativa técnica: sistema tradicional vs Drenotube® en obra vial

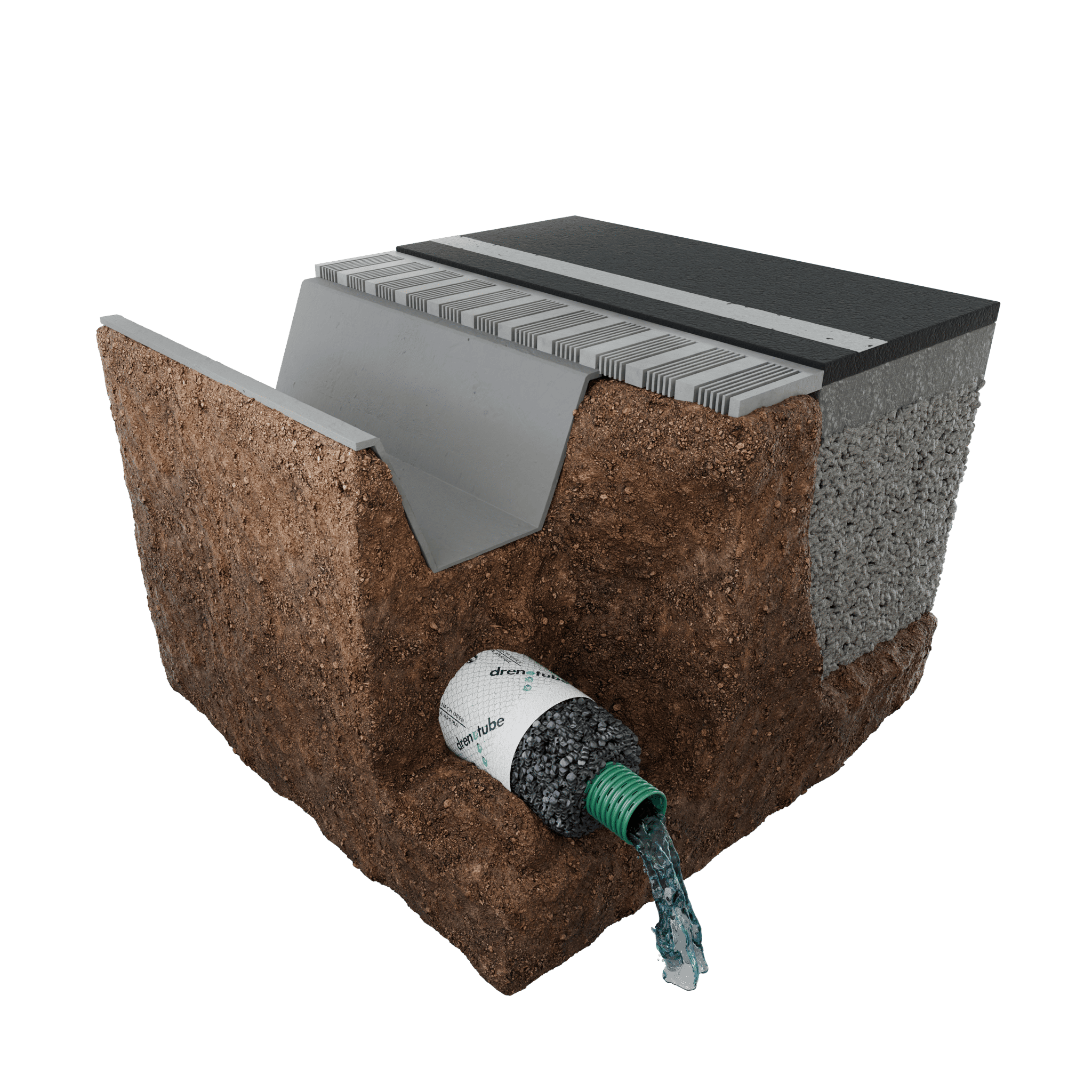

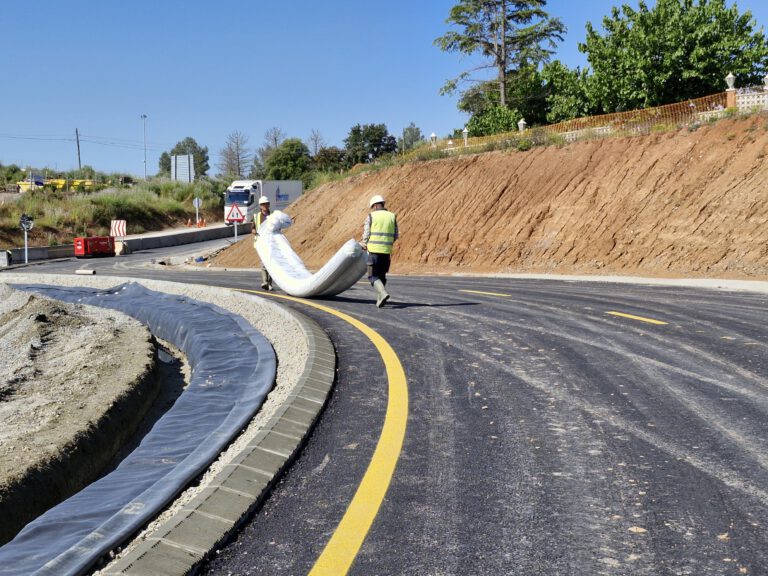

Instalación de drenaje longitudinal en carreteras con Drenotube®

La colocación sigue las especificaciones técnicas del artículo 421 del PG-3, con simplificaciones derivadas del carácter prefabricado del sistema:

1. Replanteo y excavación: Trazado longitudinal a 0,5-1,0 m del borde de calzada o en el fondo de cuneta, según sección tipo del proyecto. Zanja de 40-60 cm de ancho con profundidad variable (típicamente 0,8-1,2 m desde rasante de arcén). Pendiente longitudinal mínima 0,3% hacia arquetas de registro cada 50-100 m.
2. Ensamblaje de módulos Drenotube®: Conexión de tubos mediante manguito de unión facil (sin necesidad de adhesivos). Cada módulo de 6 m se coloca directamente sobre el fondo de zanja regularizado, sin necesidad de solera previa de hormigón o árido.
3. Conexión a red de evacuación: Empalme a sumideros de calzada, arquetas de acometida, o bajantes de obra de paso mediante piezas especiales de derivación. Verificar cota de desagüe libre para evitar remansos en episodios de lluvia intensa (periodo de retorno 10 años).
4. Relleno y compactación de zanja: Backfill con material seleccionado tipo 2 según PG-3 (contenido de finos < 12%, CBR > 10) hasta 30 cm por encima del sistema drenotube®.

Importante: En carreteras con IMD > 10.000 vehículos/día, ejecutar preferentemente en horario nocturno (22:00-06:00) con señalización luminosa y desvío mediante conos reflectantes. Comprobar mediante cámara de inspección la ausencia de deformaciones del tubo tras compactación del relleno y antes de la reposición del firme.

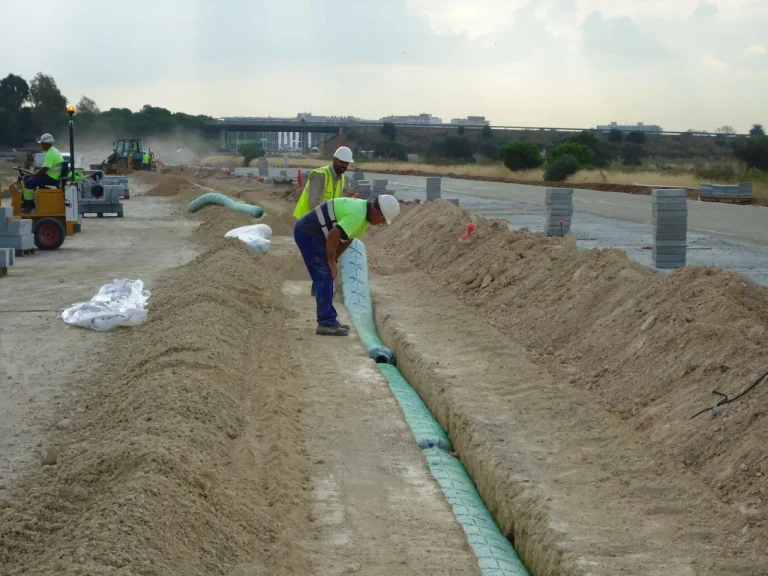

Más de 45 km de drenaje vial ejecutados con Drenotube® en España

Desde 2015, Administraciones Públicas y contratistas de obra civil han instalado más de 45.000 metros lineales de Drenotube® en proyectos de mejora de drenaje en carreteras autonómicas, autovías de peaje, y viales urbanos de alta capacidad. Las actuaciones incluyen renovación de drenaje longitudinal en la autopistas, mejora de cunetas en carreteras, y drenaje perimetral en obras de ferrocarril. El sistema cumple con las especificaciones del PG-3 artículo 421, cuenta con Evaluación Técnica Europea EAD 280001-00-0704, y ha sido homologado para uso en proyectos en infraestructuras de transporte.

Preguntas frecuentes sobre drenaje de carreteras

¿Puedo incluir Drenotube® en el pliego de prescripciones técnicas de un proyecto de obra pública?

Sí, totalmente. Drenotube® cumple con el artículo 421 del PG-3 (Tuberías de drenaje) y dispone de marcado CE según ETA 15/0201, que es equivalente a la especificación de «tubo corrugado de doble pared + envuelta de grava graduada + geotextil de separación». En el pliego, puede especificarse como «sistema de drenaje prefabricado con relleno/grava sintética integrada, certificado CE» para asegurar la competencia entre fabricantes homologados.

¿Qué diámetro de Drenotube® necesito para drenaje longitudinal de una carretera convencional?

Depende de la longitud de la cuenca de aportación y la pluviometría de la zona. Guía general según proyecto tipo: Carreteras convencionales (C) con pluviometría < 800 mm/año: Ø 110-160 mm. Autovías y autopistas con arcenes > 2,5 m: Ø 200-250 mm. Viales urbanos con imbornales cada 25-50 m: Ø 160-200 mm. El diámetro dependerá de las necesidades de cada proyecto. Consultar las especificaciones de obra.

¿Cuándo está justificada la renovación del drenaje en una carretera existente?

La intervención es necesaria cuando se detectan:

1. Encharcamientos persistentes en arcenes tras lluvia moderada (señal de obstrucción de drenes).
2. Baches o hundimientos longitudinales en borde de calzada por pérdida de capacidad portante del firme saturado.
3. Surgencias de agua en taludes de desmonte (indica nivel freático elevado sin evacuación eficaz).
4. Drenaje original con > 20 años de antigüedad sin mantenimiento (vida útil agotada). El coste de renovación se amortiza en 5-8 años frente a reparaciones recurrentes de firme deteriorado por agua.
