Tubos de drenaje prefabricados con geotextil: sistema 3-en-1 con instalación sin grava
¿Buscas tubos de drenaje para tu obra? Drenotube® va más allá del tubo corrugado tradicional: es un geocompuesto completo que integra tubo HDPE de doble pared, geotextil filtro y árido sintético EPS en una sola unidad modular. Instalas 10 veces más rápido que el sistema con grava, sin necesidad de maquinaria pesada ni camiones de áridos.
¿Qué hace diferentes a los tubos de drenaje Drenotube®?
A diferencia de los tubos de drenaje corrugados convencionales que exigen instalar geotextil y grava por separado, Drenotube® es un sistema prefabricado «Todo en Uno»: tubo HDPE de doble pared + geotextil filtro + árido sintético EPS. Llega a obra listo para colocar, eliminando el 70% del tiempo de instalación y los costes de transporte de áridos. Mientras los tubos tradicionales solo conducen agua, este geocompuesto de drenaje también filtra, almacena y distribuye el caudal sin riesgo de colmatación. Instalas 150 metros por hora de forma manual, sin necesidad de maquinaria pesada ni coordinar suministros de grava.
Ahorra un 70% en costes con nuestra solución de drenaje e infiltración sin grava
Olvida los camiones de grava y la maquinaria pesada. El geocompuesto Drenotube® sustituye el sistema tradicional con una unidad modular ligera de 3 a 6 metros, diseñada para resolver los dos grandes retos de la gestión de aguas subterráneas con máxima eficiencia. Optimiza tu presupuesto eliminando la partida más cara y lenta de cualquier drenaje: el transporte y manejo de áridos. Drenotube® es el sistema prefabricado que convierte una instalación compleja de 3 días en una tarea sencilla de una mañana, certificado para soportar cargas y garantizar el flujo hidráulico.
Drenaje
Infiltración
Multiplica x10 la velocidad de ejecución: de 15 a 150 metros por hora
El drenaje tradicional es el «freno de mano» de tu obra: exige coordinar maquinaria pesada, esperar camiones de grava, extender geotextil y nivelar capas manualmente. Drenotube® elimina la complejidad logística. Al ser un sistema 3 en 1, llega a obra listo para instalar, permitiendo que un solo operario complete en una mañana el trabajo que antes llevaba una semana.
El fin de los tiempos muertos en obra:
- Sin esperas: No dependes del suministro de áridos.
- Sin maquinaria extra: Los módulos pesan <15kg, manipulables por una sola persona.
- Conexión inmediata: Manguitos de unión rápida incluidos en cada tramo.
Compara la enorme diferencia en los tiempos testados de instalación:

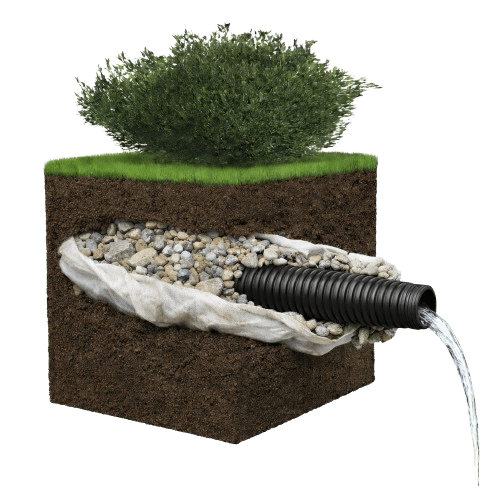

Instalación de drenaje manual
Colocación lenta: 15 metros / hora

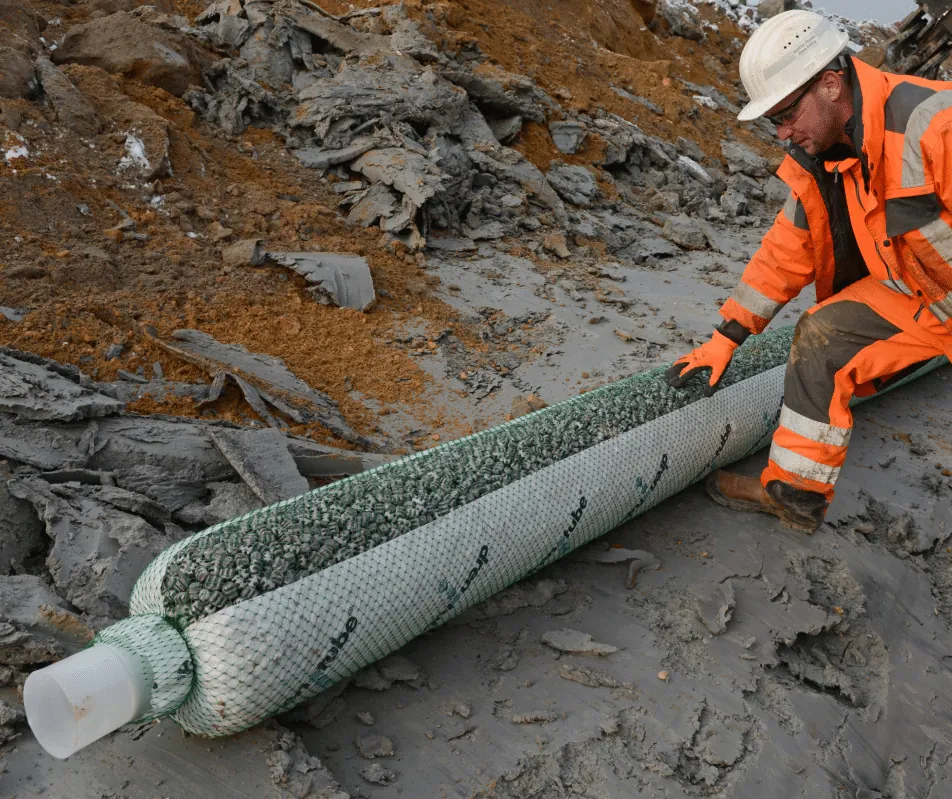

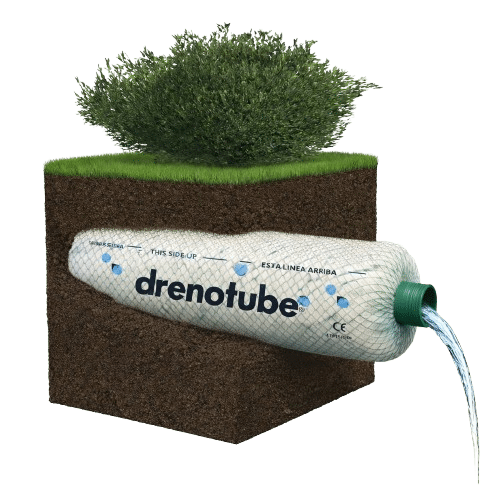

Instalación de drenaje con drenotube®
Colocación rapida: 150 metros / hora

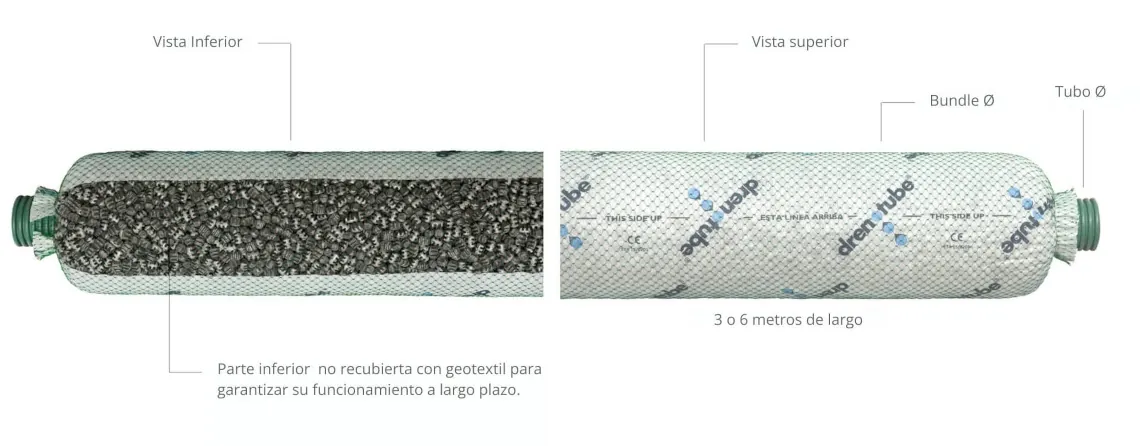

Tecnología Drenotube®: El geocompuesto 3 en 1 que revoluciona el drenaje
Drenotube® es sistema patentado que integra tres componentes esenciales en una sola unidad modular de 3 o 6 metros, lista para instalar manualmente sin maquinaria pesada que consta de:
- Núcleo de tubo corrugado HDPE de doble pared ranurado 360° para conducción hidráulica principal en estándares SN4 o SN8 que consiguen 30x más caudal que grava tradicional
- Relleno árido sintético EPS expandido que crea espacio de drenaje y retención de agua que es 100x más ligero que la grava.
- Exterior geotextil filtro y malla PE de alta resistencia para filtración de partículas y protección que evita colmatación por más de 50 años.
* Disponible en cuatro diámetros y rigidez anular SN4 o SN8 para satisfacer la mayoría de las necesidades de instalación.
Controles de calidad
Drenotube® está sujeto a estrictos controles de calidad. Todos los módulos están etiquetados con un número de serie y cumplen con las certificaciones:
-Certificación CE según ETA 15/0201 (EOTA)
-FDES según norma NF EN 15804+A1
Sistema modular
Se fabrican módulos de 3m ó 6m de longitud para facilitar su instalación y permitir su transporte manual hasta el lugar. Cada tubo incluye un manguito de interconexión.
Agregado geosintético
Las partículas geosintéticas reemplazan a la grava convencional, eliminando la necesidad de agregar más grava. Están especialmente diseñadas con canales para aumentar el caudal y la capacidad de retención de agua.
Sobre nosotros
Fumoso Industrial es una empresa familiar líder en la producción de materias primas de poliestireno expandible. Fue fundada en el año 1965. En 2012 comenzamos con la producción de sistemas de tuberías de infiltración y drenaje subterráneo drenotube®. Con más de una década de experiencia en la fabricación de sistemas de infiltración y drenaje, nuestro producto ha sido perfeccionado y acreditado por cientos de instalaciones en más de 15 países en todo el mundo.
Preguntas frecuentes
Drenotube® también está diseñado para ser utilizado en aplicaciones de tráfico liviano. Como medida adicional para garantizar que el tubo no colapse bajo presión, sugerimos usar referencias de Drenotube® SN8 (rigidez del anillo) en lugar de SN4.
Otra buena práctica es no alterar el suelo consolidado ajustando el ancho de la excavación de la zanja al diámetro de Drenotube® más 5 a 10 cm, excavando solo una zanja de paredes paralelas (no un cono truncado).
La presión actuante (transferida) en las tuberías subterráneas de Drenotube® depende de:
La presión causada por el peso del suelo sobre el Drenotube® + la presión hidrostática causada por el peso del agua sobre el Drenotube® + la presión causada por la carga de transporte en vivo en la superficie del suelo.
Las superficies pavimentadas ayudan a distribuir y, por lo tanto, reducir la presión del tráfico liviano que actúa en el fondo de la zanja (como regla general, al menos dividir por 2).
Figuras de reducción de tráfico de carga viva según la profundidad cuando el suelo de relleno está compactado por capas (superficie no pavimentada):
@ 0,5 m de profundidad la presión se reduce en un 25%
@ 1 m de profundidad la presión se reduce en un 60%
@ 2,5 m de profundidad la presión se reduce en un 90%
Sí, es posible cortar Drenotube® a la longitud deseada utilizando dos sujetadores de cremallera largos. Marque el lugar donde desea cortar y envuelva los sujetadores de cremallera alrededor en cada lado de la marca. La distancia desde el sujetador hasta la marca es de 30 cm (entre los sujetadores hay 60 cm). Apriete los sujetadores y corte en la marca. Retire las cuentas sobrantes. Vuelva a sujetar los sujetadores de cremallera.
La profundidad máxima no debe exceder los 5 metros. La cobertura mínima de relleno es de 30 cm.
Principalmente, drenotube® está perforado 360º debido a tres razones.
- Maximiza la infiltración de agua: Los tubos totalmente perforados (TP) tienen perforaciones a lo largo de toda su circunferencia, lo que permite que el agua entre desde todos los angulos. Esto maximiza la capacidad del tubo para recolectar agua del suelo circundante.
- Mejora la eficiencia del drenaje: Con más agujeros, el tubo TP es más efectivo para manejar grandes volúmenes de agua, especialmente en casos de saturación por aguas subterráneas. Este es el caso cuando el nivel de agua dentro del suelo subterráneo, también conocido como el nivel freático, sube. Cuando el nivel freático sube y alcanza el nivel del suelo, el agua comienza a filtrarse hacia la superficie y pueden ocurrir inundaciones. La forma más eficiente de evacuar todo este exceso de agua es con un tubo de drenaje totalmente perforado.
- Evita la sedimentación de partículas finas en el fondo del tubo: El uso de un tubo totalmente perforado permite que el agua entre o salga a través de las perforaciones a lo largo de su longitud, manteniendo una mayor tasa de flujo que incrementa la velocidad del agua, lo cual ayuda a mantener las partículas en suspensión y evita que se asienten y acumulen en el fondo.
Las raíces buscan agua y pueden dañar cualquier sistema de drenaje. Si es necesario, use herbicidas y pantallas subterráneas para evitar que las raíces ingresen al tubo. Utilice las mismas técnicas que para un drenaje tradicional.
