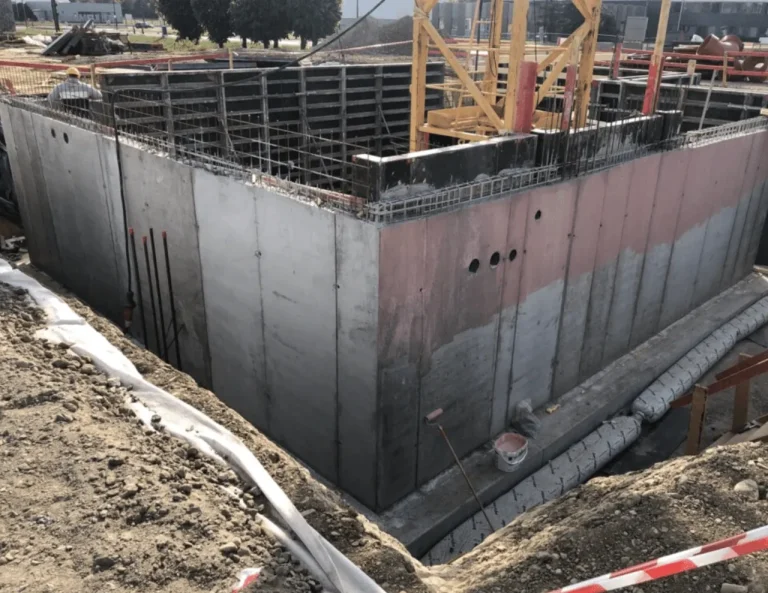

El drenaje de cimientos protege la estructura del edificio evacuando el agua acumulada en el perímetro de la cimentación. Drenotube® es un sistema prefabricado que integra en un solo módulo los tres elementos del drenaje tradicional: tubo corrugado ranurado, geotextil técnico y grava sintética de alta capacidad drenante.
A diferencia del método convencional (que requiere ensamblar tubo, áridos naturales y geotextil por separado en obra), Drenotube® llega listo para instalar, reduciendo el tiempo de ejecución en un 80% y eliminando riesgos de ejecución deficiente.

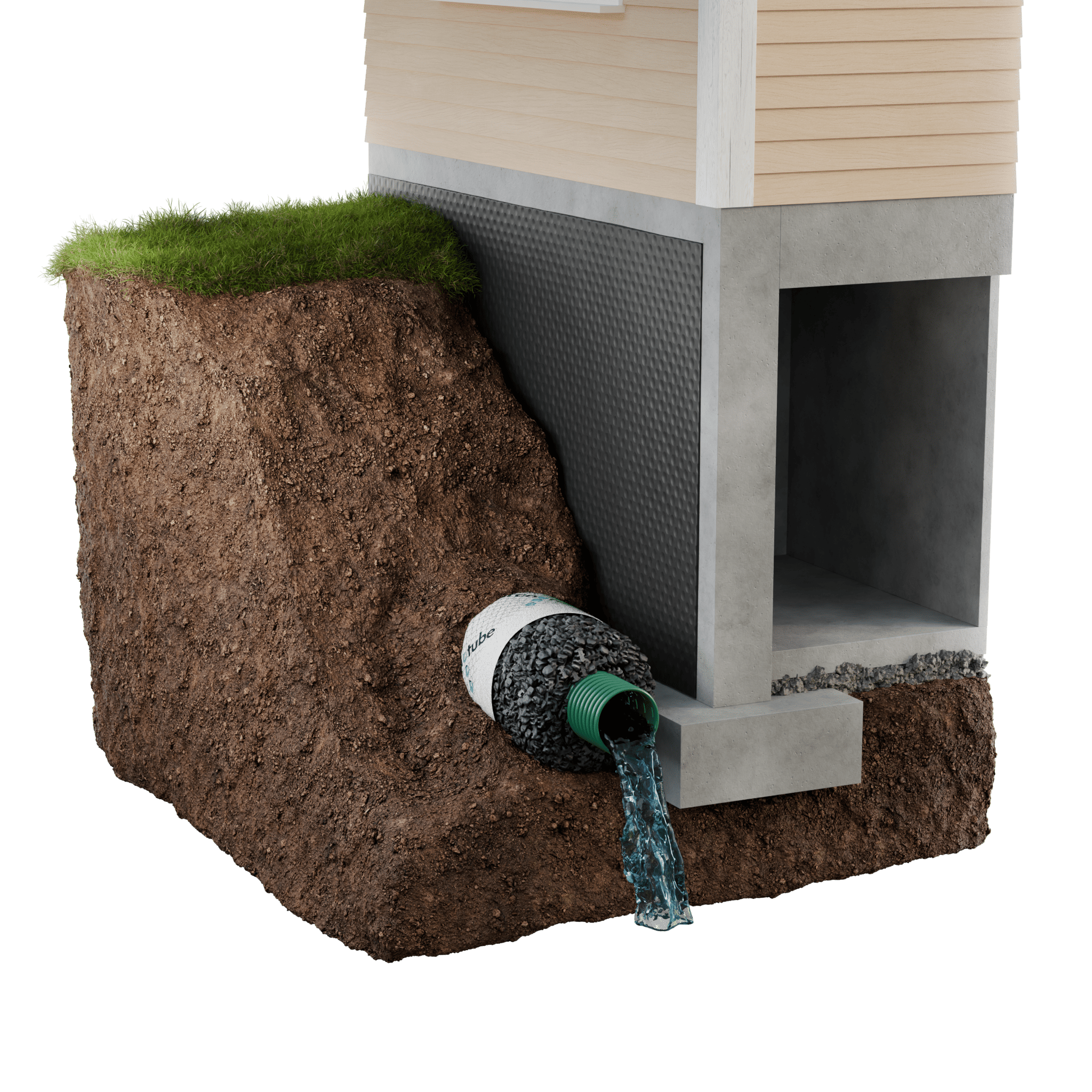

Drenotube® es un sistema de drenaje prefabricado que reemplaza por completo el método tradicional. Cada módulo integra en una sola pieza:

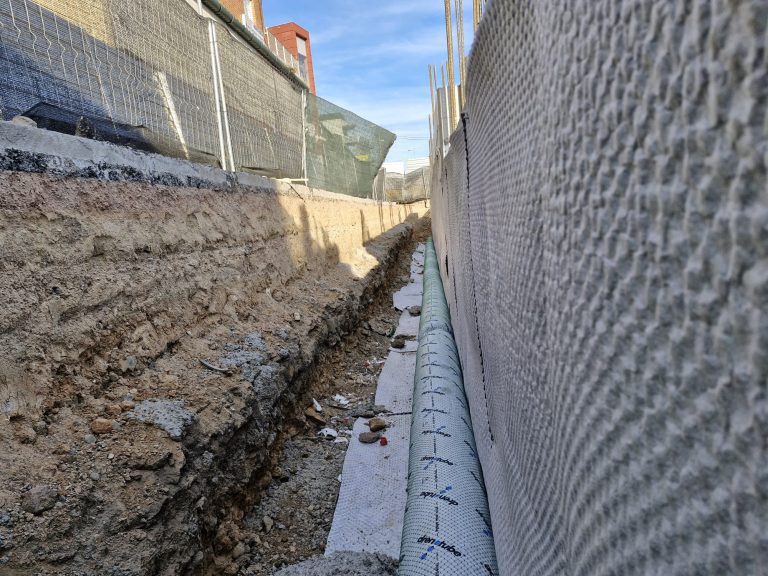

El sistema se coloca directamente en zanjas de 40-50 cm de ancho (vs 80 cm del tradicional), reduciendo excavación, tiempo de obra y volumen de backfill.
Disponible en:
Los sistemas convencionales (tubo perforado + grava + geotextil) presentan tres problemas críticos:
| Característica | Sistema Tradicional | Drenotube® |
|---|---|---|
| Velocidad de instalación | 15 m/hora | 75 m/hora |
| Ancho de zanja | 80-100 cm | 40-50 cm |
| Vida útil sin mantenimiento | 10-15 años | 50+ años |
| Certificación | No estandarizado | CE ETA 15/0201 |
La colocación sigue el protocolo estándar de drenaje de cimientos:
Importante: En terrenos con nivel freático alto (NF < 2 m), se recomienda usar referencias SN8 para soportar empujes laterales superiores a 2 bar.
Desde 2012, ingenieros y constructoras han instalado más de 120.000 metros lineales de Drenotube® en drenaje perimetral de edificios residenciales, naves industriales y parkings subterráneos. El sistema cuenta con Evaluación Técnica Europea EAD 280001-00-0704 y análisis de ciclo de vida FDES conforme NF EN 15804.
Según el CTE DB-HS1 (Código Técnico de la Edificación), el drenaje perimetral es obligatorio en edificios con sótano o semisótano donde los muros estén en contacto directo con terreno natural. También se exige cuando la cota interior está más de 50 cm por debajo del terreno exterior, o en zonas con pluviometría superior a 600 mm/año y suelos poco permeables. Drenotube® cumple la Evaluación Técnica Europea EAD 280001-00-0704 que avala su uso en estas condiciones.
Sí, es nuestra aplicación más frecuente. Al requerir zanjas de solo 40-50 cm de ancho frente a los 80-100 cm tradicionales, minimiza la excavación en jardines, patios o pavimentos existentes. En nuestra experiencia con más de 500 obras, el módulo ligero de 45 kg permite trabajar en solares urbanos estrechos o edificios históricos sin maquinaria pesada, reduciendo molestias a vecinos y facilitando el acceso a zonas confinadas.
Para viviendas unifamiliares de hasta 200 m² de fachada perimetral, el diámetro 110 mm (Drenotube® 300) es suficiente. En edificios plurifamiliares o naves industriales mayores de 500 m², recomendamos diámetros 160-200 mm (Drenotube® 370-400) para garantizar capacidad de caudal en episodios intensos. Siempre calculamos según longitud de fachada, pluviometría local y nivel freático, respetando la pendiente mínima del 0,5% hacia la arqueta de recogida.
Para drenaje perimetral bajo aparcamientos o viales peatonales, Drenotube® SN4 es adecuado con 30 cm de cobertura mínima. Si hay tráfico rodado ligero (vehículos particulares), se especifica la versión SN8 (rigidez anular 8 kN/m²) que soporta sin deformación cargas dinámicas hasta 2 toneladas por rueda. En zonas con tráfico pesado o maquinaria, recomendamos consulta técnica para verificar profundidad y relleno de protección.
El sistema de drenaje de cimientos con Drenotube® está diseñado para un mantenimiento prácticamente nulo. Basta con revisar periódicamente la arqueta de recogida para limpiar hojas o sedimentos, y verificar que el tubo de ventilación no esté obstruido. En 15 años de experiencia no hemos registrado casos de colmatación del agregado EPS, gracias al geotextil técnico que filtra partículas finas antes de que lleguen al núcleo drenante.
