La infiltración de aguas residuales es la fase clave del saneamiento autónomo, donde el efluente clarificado de fosa séptica o microestación se devuelve al terreno para su tratamiento biológico final. Drenotube® sustituye las zanjas de grava tradicionales por un sistema prefabricado 3 en 1 que mejora la distribución, alarga la vida útil del campo de infiltración y facilita el cumplimiento normativo.

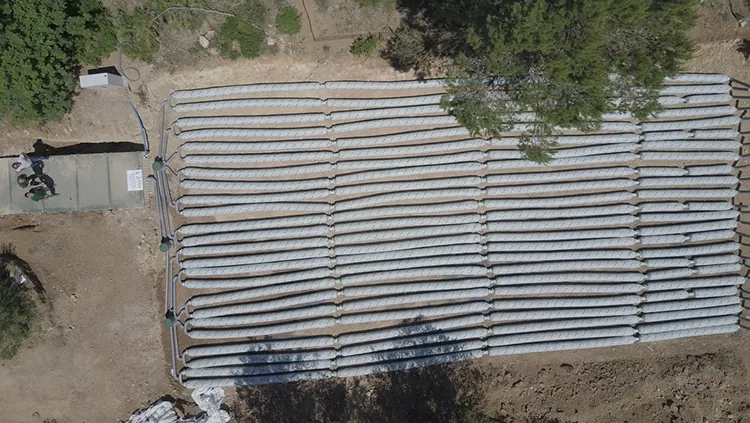

Drenotube® IF es un módulo de infiltración de aguas residuales que integra en una sola pieza tubo corrugado ranurado, geotextil filtrante y agregado sintético EPS altamente aireado. Esta configuración crea un “reactor” lineal donde el efluente tratado se reparte de forma homogénea, se oxigena y se infiltra progresivamente en el suelo permeable. En nuestra experiencia en saneamiento autónomo rural, este diseño reduce intervenciones de rehabilitación frente a campos de grava convencionales mal ventilados.
Drenotube® cumple las especificaciones técnicas para campos de infiltración de saneamiento autónomo:
| Referencia | Drenotube® IF (Infiltración) |
| Diámetros Disponibles | Ø300mm (Estándar) y Ø370mm (Alta Capacidad). Medida exterior total con EPS. |
| Longitudes | Módulos de 3 metros y 6 metros. |
| Tubería Interior | Corrugado ranurado (3 filas de perforaciones de Ø15mm). |
| Incluye | 1 Manguito de unión «Clic» por módulo + Tarjeta de Trazabilidad Industrial. |
| Certificación | Marcado CE y Ficha FDES (Sostenibilidad). |
| Vivienda | EH | Diámetro | Longitud Total | Nº Módulos 6m |
|---|---|---|---|---|
| Vivienda individual | 1-3 | Ø300 mm | 30-45 m | 5-8 módulos |
| Casa rural / 2 viviendas | 4-6 | Ø370 mm | 50-70 m | 9-12 módulos |
| Finca / 3-5 viviendas | 7-10 | Ø370 mm | 90-120 m | 15-20 módulos |
EH = Equivalentes Habitantes | 1 EH = 150 L efluente/día | Cálculo según RD 1620/2007
Aplicaciones certificadas por tipo de agua:
El sistema se conecta directamente a la salida de la fosa séptica tras decantación de sólidos. Las perforaciones ranuradas distribuyen el efluente uniformemente por toda la longitud del campo de infiltración, evitando saturaciones puntuales que provocan fallos, malos olores y requerimientos de rehabilitación cada 8-12 años.
Las zanjas de infiltración de aguas residuales con grava convencional presentan cuatro limitaciones críticas:
| Parámetro | Zanja Grava Convencional | Drenotube® IF |
|---|---|---|
| Ancho zanja necesaria | 80-100 cm | 40 cm |
| Toneladas grava/vivienda | 2,5-4 ton | 0 ton |
| Distribución efluente | 80% primeros 10m | Homogénea 100% longitud |
| Vida útil sin rehabilitar | 8-12 años | 25+ años |
| Peso por módulo 6m | 2.500 kg grava | 15 kg |
| Documentación legal | Manual | CE + FDES certificados |
En España, la infiltración de aguas residuales para saneamiento autónomo se apoya en el RD 1620/2007 y en las exigencias de las confederaciones hidrográficas y normativas autonómicas de vertidos. En nuestra práctica, los puntos críticos que revisa la administración son la permeabilidad del suelo, la distancia a pozos y cauces y la justificación del dimensionamiento por habitantes equivalentes. Drenotube® aporta fichas técnicas, marcado CE y FDES para documentar adecuadamente el diseño del campo de infiltración.
Los campos tradicionales de grava suelen fallar por colmatación del biomat y mala distribución del efluente. El agua se concentra en los primeros metros de zanja, generando zonas saturadas con malos olores y pérdida de capacidad de infiltración. Además, la grava se compacta con el tiempo y reduce su porosidad efectiva. Cuando analizamos rehabilitaciones, vemos que la ausencia de ventilación y la falta de control de caudales son responsables de la mayoría de averías, lo que obliga a excavar y reconstruir toda la instalación.
Drenotube® aporta tres mejoras clave: distribución homogénea del efluente, mayor oxigenación y simplificación de obra civil. Las ranuras del tubo y el volumen EPS reparten el caudal a lo largo de toda la traza, evitando puntos calientes de carga hidráulica. La elevada porosidad facilita el paso de aire y la actividad de bacterias aerobias, que degradan mejor la materia orgánica restante. Además, al no necesitar grava, se reducen drásticamente los movimientos de camiones, el tiempo de instalación y el impacto en parcelas de difícil acceso.
Como referencia, para viviendas de 1 a 3 EH trabajamos habitualmente con 30‑45 metros de Drenotube® IF300, y para 4‑6 EH con 50‑70 metros de IF370, siempre ajustando al resultado del test de percolación. En proyectos reales pedimos datos de ubicación, tipo de suelo y nivel freático, y calculamos la longitud necesaria combinando caudal diario, capacidad de infiltración y superficie disponible. Esta metodología evita sobredimensionar el campo, pero mantiene márgenes de seguridad frente a variaciones de uso o episodios de lluvia intensa.
El mantenimiento se centra en la fosa séptica o microestación y en las arquetas de distribución, no en la zanja de infiltración. Es fundamental respetar la periodicidad de vaciado de lodos y evitar que sólidos o grasas lleguen al campo. Recomendamos también revisar anualmente la ventilación y el estado de las arquetas. Cuando estos puntos se controlan, los campos de infiltración con Drenotube® mantienen un rendimiento estable a largo plazo sin necesidad de intervenciones invasivas sobre el terreno.
